译者序
本文翻译自 2020 年的一篇英文博客： How NAT traversal works。
设想这样一个问题：在北京和上海各有一台==局域网的机器==（例如一台是家里的台式机，一 台是连接到星巴克 WiFi 的笔记本），二者都是私网 IP 地址，但可以访问公网， ==如何让这两台机器通信呢？==
既然二者都能访问公网，那最简单的方式当然是在公网上架设一个中继服务器： 两台机器分别连接到中继服务，后者完成双向转发。这种方式显然有很大的性能开销，而 且中继服务器很容易成为瓶颈。
有没有办法不用中继，让==两台机器直接通信==呢？
如果有一定的网络和协议基础，就会明白这事儿是可能的。Tailscale 的这篇==史诗级长文==由浅入深地展示了这种“可能”，如果完全实现本文所 介绍的技术，你将得到一个企业级的 NAT/防火墙穿透工具。 此外，如作者所说，==去中心化软件==领域中的许多有趣想法，简化之后其实都变成了 ==跨过公网（互联网）实现端到端直连== 这一问题，因此本文的意义并不仅限于 NAT 穿透本身。
由于译者水平有限，本文不免存在遗漏或错误之处。如有疑问，请查阅原文。
以下是译文。
网页版目录在右侧
小程序目录在底层
在前一篇文章 How Tailscale Works 中， 我们已经用较长篇幅介绍了 Tailscale 是如何工作的。但其中并没有详细描述我们是 ==如何穿透 NAT 设备，从而实现终端设备直连的== —— 不管这些终端之间 有什么设备（防火墙、NAT 等），以及有多少设备。本文试图补足这一内容。
1 引言
1.1 背景：IPv4 地址短缺，引入 NAT
全球 IPv4 地址早已不够用，因此人们发明了 NAT（网络地址转换）来缓解这个问题。
简单来说，大部分机器都使用==私有 IP 地址==，如果它们需要访问公网服务，那么，
- 出向流量：需要经过一台 NAT 设备，它会对流量进行 SNAT，将私有 srcIP+Port 转 换成 NAT 设备的公网 IP+Port（这样应答包才能回来），然后再将包发出去；
- 应答流量（入向）：到达 NAT 设备后进行相反的转换，然后再转发给客户端。
整个过程对双方透明。
更多关于 NAT 的内容，可参考 (译) NAT - 网络地址转换（2016）。 译注。
以上是本文所讨论问题的==基本背景==。
1.2 需求：两台经过 NAT 的机器建立点对点连接

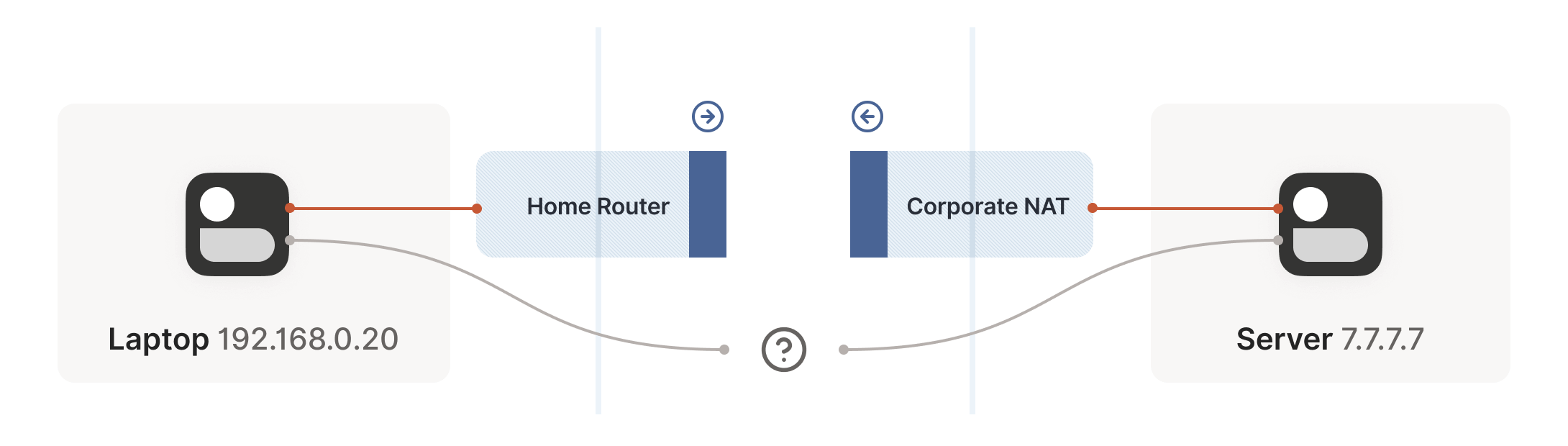

在以上所描述的 NAT 背景下，我们从最简单的问题开始：如何在两台经过 NAT 的机器之间建立 ==点对点连接==（直连）。如下图所示：
直接用机器的 IP 互连显然是不行的，因为它们都是私有 IP（例如 192.168.1.x）。 在 Tailscale 中，我们会建立一个 ==WireGuard® 隧道== 来解决这个问题 —— 但这并不是太重要，因为我们将==过去几代人努力==都整合到了一个工具集， ==这些技术广泛适用于各种场景==。例如，
- ==WebRTC== 使用这些技术在浏览器之间完成 peer-to-peer 语音、视频和数据传输，
- ==VoIP 电话和一些视频游戏==也使用类似机制，虽然不是所有情况下都很成功。
接下来，本文将==在一般意义上讨论这些技术==，并在合适的地方拿 Tailscale 和其他一些东西作为例子。
1.3 方案：NAT 穿透
1.3.1 两个必备前提：UDP + 能直接控制 socket
如果想==设计自己的协议来实现 NAT 穿透==，那必须满足以下两个条件：
- ==协议应该基于 UDP==。
理论上用 TCP 也能实现，但它会给本已相当复杂的问题再增加一层复杂性， 甚至还需要定制化内核 —— 取决于你想实现到什么程度。本文接下来都将关注在 UDP 上。
如果考虑 TCP 是想在 NAT 穿透时获得==面向流的连接==（ stream-oriented connection），可以考虑用 ==QUIC== 来替代，它构 建在 UDP 之上，因此我们能将关注点放在 UDP NAT 穿透，而仍然能获得一个 很好的流协议（stream protocol）。 - 对收发包的 ==socket 有直接控制权==。
例如，从经验上来说，无法基于某个现有的网络库实现 NAT 穿透，因为我们 ==必须在使用的“主要”协议之外，发送和接收额外的数据包==。

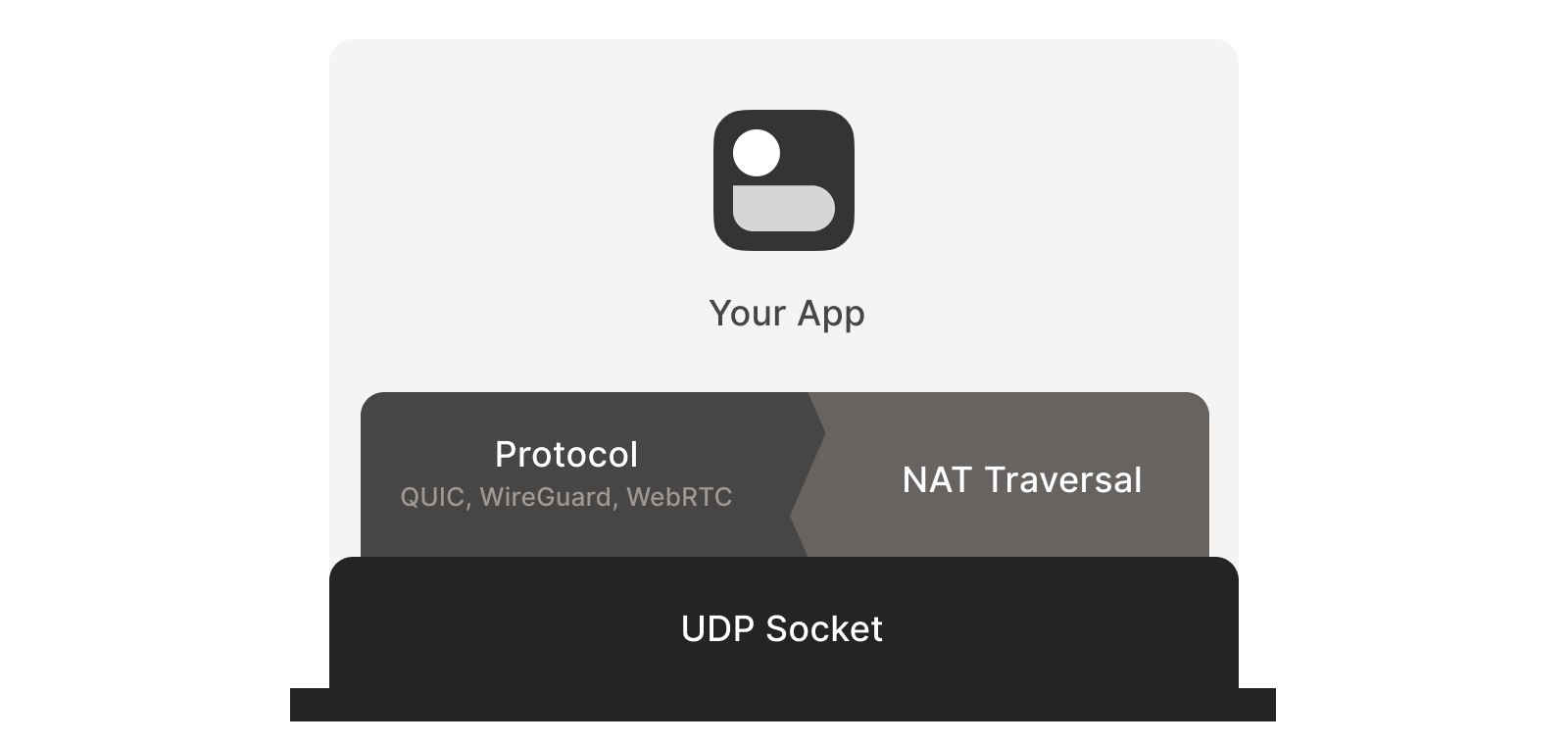

某些协议（例如 WebRTC）将 NAT 穿透与其他部分紧密集成。但如果你在构建自己的协议， ==建议将 NAT 穿透作为一个独立实体，与主协议并行运行==，二者仅 仅是共享 socket 的关系，如下图所示，这将带来很大帮助：
1.3.2 保底方式：中继
在某些场景中，直接访问 socket 这一条件可能很难满足。
退而求其次的一个方式是设置一个 local proxy（本地代理），主协议与这个 proxy 通信 ，后者来完成 NAT 穿透，将包中继（relay）给对端。这种方式增加了一个额外的间接层 ，但好处是：
- 仍然能获得 NAT 穿透，
- ==不需要对已有的应用程序做任何改动==。
1.4 挑战：有状态防火墙和 NAT 设备
有了以上铺垫，下面就从最基本的原则开始，一步步看如何实现一个企业级的 NAT 穿透方案。
我们的==目标==是：==在两个设备之间通过 UDP 实现双向通信==， 有了这个基础，上层的其他协议（WireGuard, QUIC, WebRTC 等）就能做一些更酷的事情。
但即便这个看似最基本的功能，在实现上也要解决==两个障碍==：
- 有状态防火墙
- NAT 设备
2 穿透防火墙
有状态防火墙是以上两个问题中相对比较容易解决的。实际上，==大部分 NAT 设备都自带了一个有状态防火墙==， 因此要解决第二个问题，必须先解决有第一个问题。
有状态防火墙具体有很多种类型，有些你可能见过：
- Windows Defender firewall
- Ubuntu’s ufw (using iptables/nftables)
- BSD/macOS
pf - AWS Security Groups（==安全组==）
2.1 有状态防火墙
2.1.1 默认行为（策略）
以上防火墙的配置都是很灵活的，但大部分配置默认都是如下行为：
- ==允许所有出向连接==（allows all “outbound” connections）
- ==禁止所有入向连接==（blocks all “inbound” connections）
可能有少量例外规则，例如 allowing inbound SSH。
2.1.2 如何区分入向和出向包
连接（connection）和方向（direction）都是协议设计者头脑中的概念，到了 ==物理传输层，每个连接都是双向的==；允许所有的包双向传输。 那==防火墙是如何区分哪些是入向包、哪些是出向包的呢==？ 这就要回到==“有状态”（stateful）==这三个字了：有状态防火墙会记录它 看到的每个包，当收到下一个包时，会利用这些信息（状态）来判断应该做什么。

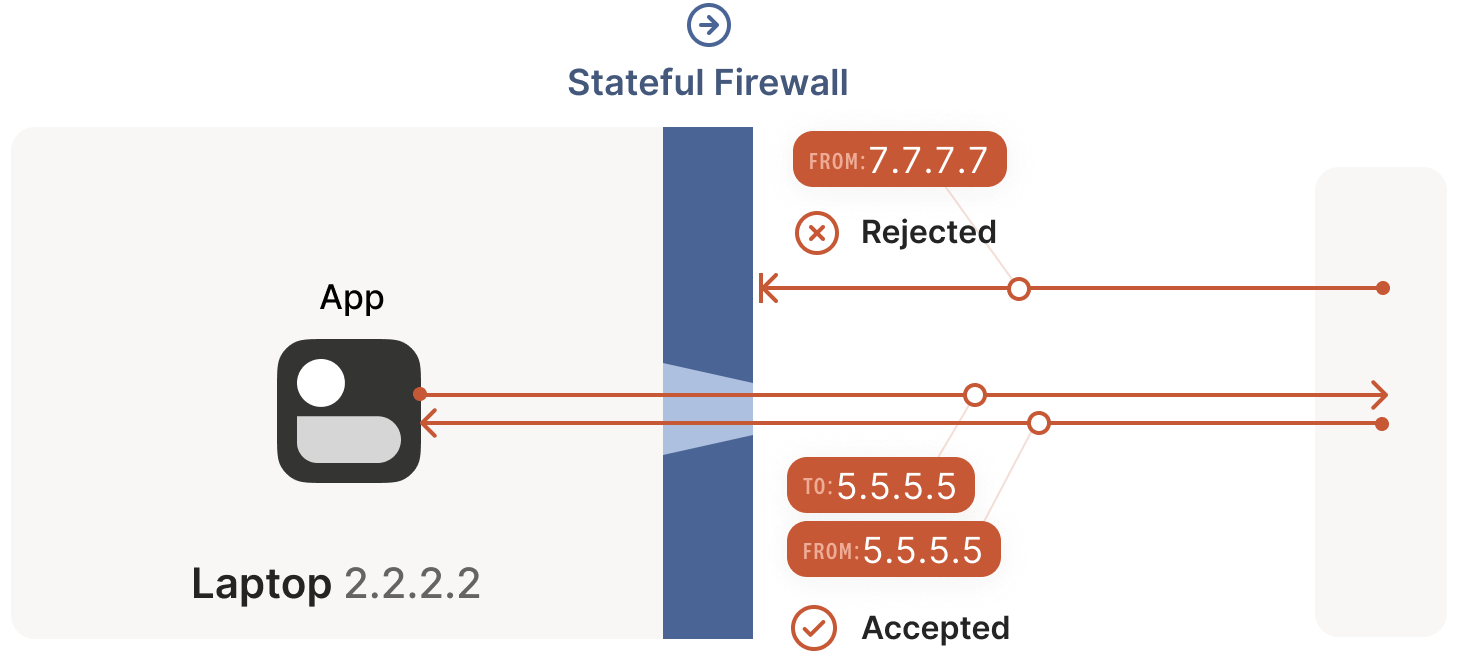

对 UDP 来说，规则很简单：如果防火墙之前看到过一个出向包（outbound），就会允许 相应的入向包（inbound）通过，以下图为例：
笔记本电脑中自带了一个防火墙，当该防火墙看到从这台机器出去的 2.2.2.2:1234 -> 5.5.5.5:5678 包时，就会记录一下：5.5.5.5:5678 -> 2.2.2.2:1234 入向包应该放行。 ==这里的逻辑==是：我们信任的世界（即笔记本）想主动与 5.5.5.5:5678 通信，因此应该放行（allow）其回包路径。
某些==非常==宽松的防火墙只要看到有从 2.2.2.2:1234 出去的包，就 会允许所有从外部进入 2.2.2.2:1234 的流量。这种防火墙对我们的 NAT 穿透来说非 常友好，但已经越来越少见了。
2.2 防火墙朝向（face-off）与穿透方案
2.2.1 防火墙朝向相同
场景特点：服务端 IP 可直接访问
在 NAT 穿透场景中，以上默认规则对 UDP 流量的影响不大 —— 只要==路径上所有防火墙的“朝向”是一样的==。 一般来说，从内网访问公网上的某个服务器都属于这种情况。

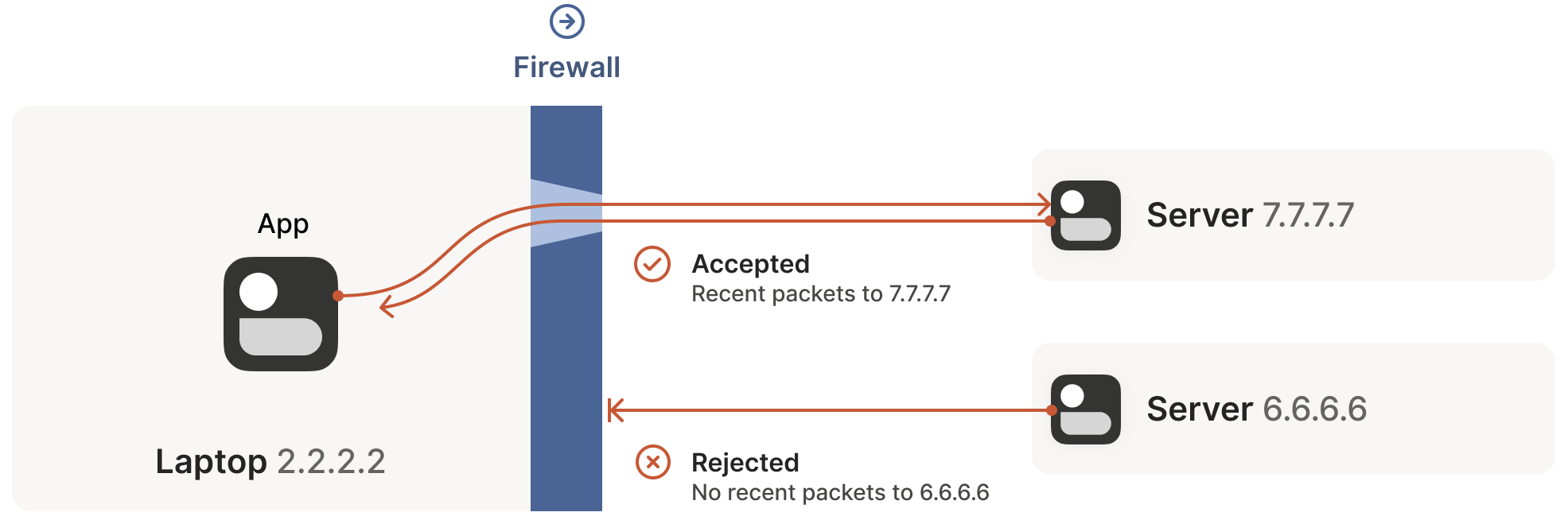

我们唯一的要求是：==连接必须是由防火墙后面的机器发起的==。这是因为 在它主动和别人通信之前，没人能主动和它通信，如下图所示：
穿透方案：客户端直连服务端，或 hub-and-spoke 拓扑

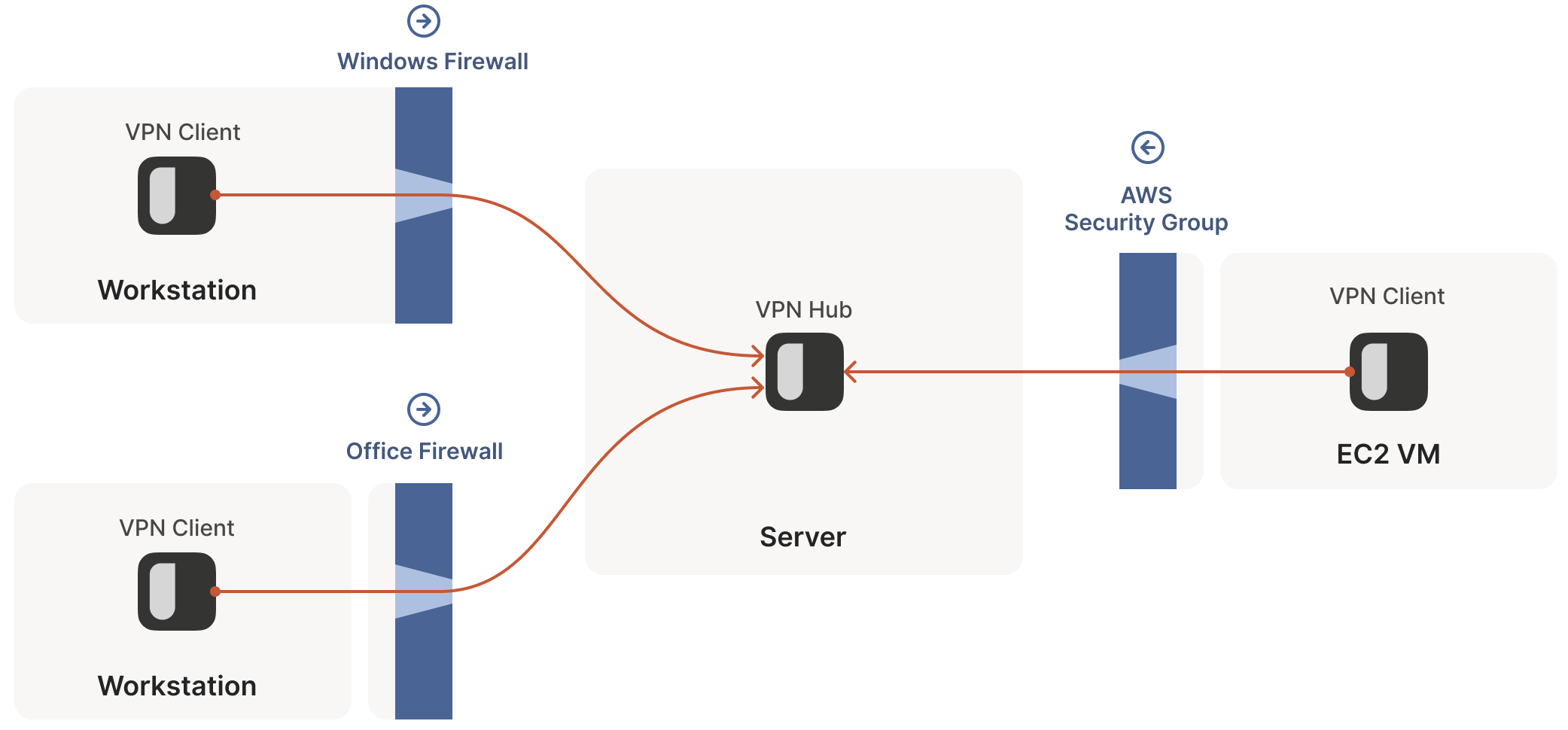

但上图是==假设了==通信双方中，其中一端==（服务端）是能直接访问到的==。 在 VPN 场景中，这就形成了所谓的 ==hub-and-spoke 拓扑==：中心的 hub 没有任何防火墙策略，谁都能访问到； 防火墙后面的 spokes 连接到 hub。如下图所示：
2.2.2 防火墙朝向不同
场景特点：服务端 IP 不可直接访问

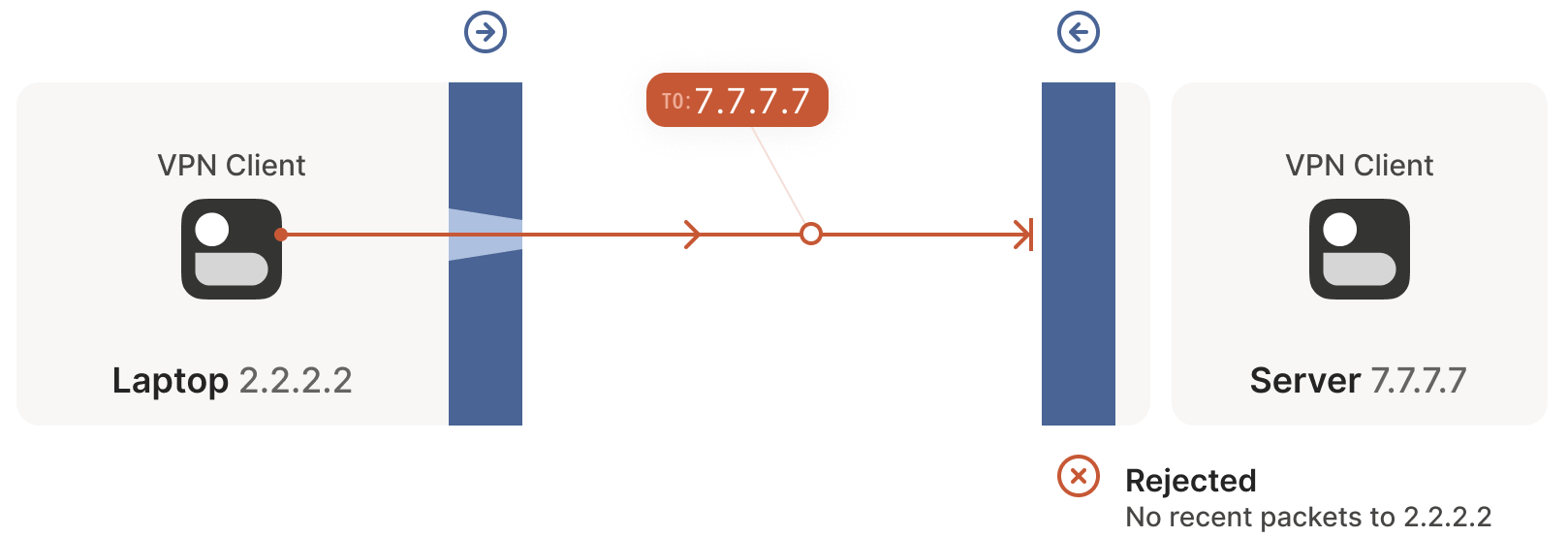

但如果两个“客户端”想直连，以上方式就不行了，此时两边的防火墙相向而立，如下图所示：
根据前面的讨论，这种情况意味着：==两边要同时发起连接请求==，但也意味着 两边都无法发起有效请求，因为对方先发起请求才能在它的防火墙上打开一条缝让我们进去！ 如何破解这个问题呢？一种方式是==让用户重新配置一边或两边的防火墙，打开一个端口==， 允许对方的流量进来。
- 这显然对用户不友好，在像 Tailscale 这样的 mesh 网络中的扩展性也不好，在 mesh 网络中，我们假设对端会以一定的粒度在公网上移动。
- 此外，在很多情况下用户也没有防火墙的控制权限：例如在咖啡馆或机场中，连接的路 由器是不受你控制的（否则你可能就有麻烦了）。
因此，我们需要寻找一种不用重新配置防火墙的方式。
穿透方案：两边同时主动建连，在本地防火墙为对方打开一个洞
解决的思路还是先重新审视前面提到的有状态防火墙规则：
- 对于 UDP，其规则（逻辑）是：==包必须先出去才能进来==（packets must flow out before packets can flow back in）。
- 注意，这里除了要满足包的 IP 和端口要匹配这一条件之外，==并没有要求包必须是相关的==（related）。 换句话说，只要某些包带着正确的源和目的地址出去了，==任何看起来像是响应的包都会被防火墙放进来== —— 即使对端根本没收到你发出去的包。
因此，要穿透这些有状态防火墙，我们只需要==共享一些信息：让两端提前知道对方使用的 ip:port==：
有了对方的 ip:port 信息之后，两端开始给对方发送 UDP 包。在这个过程中，我们预 料到某些包将会被丢弃。因此，双方==必须要接受某些包会丢失的事实==， 因此如果是重要信息，你必须自己准备好重传。对 UDP 来说丢包是可接受的，但这里尤其需要接受。

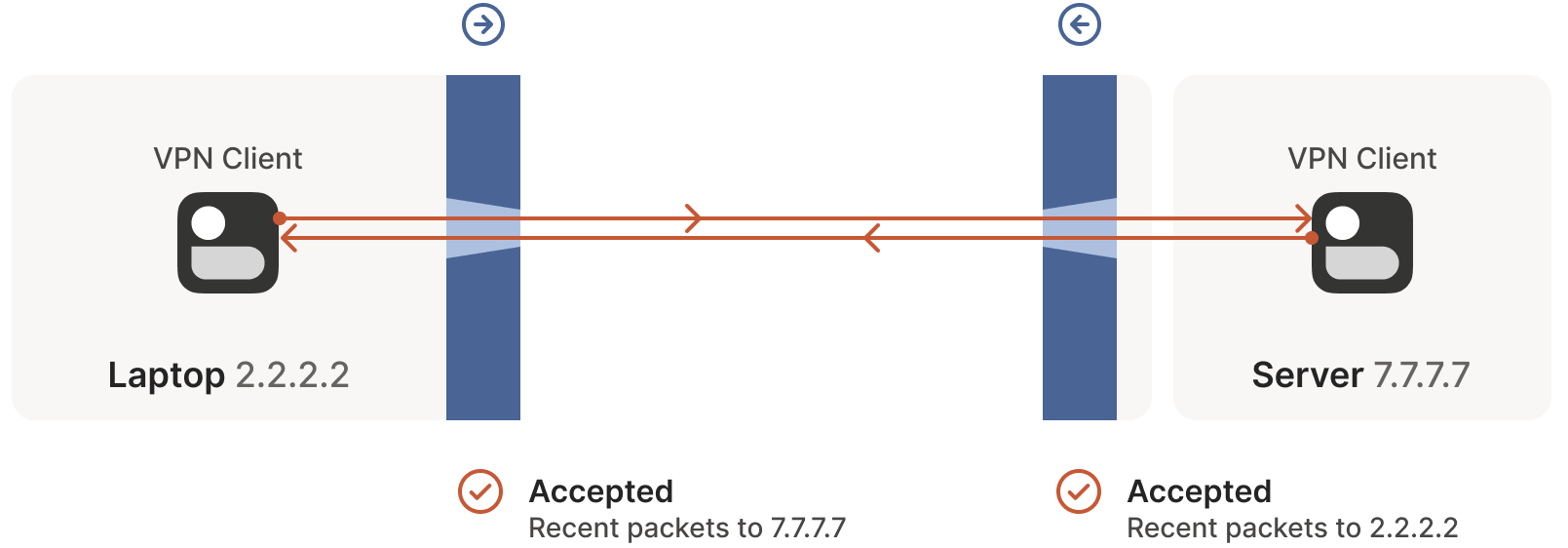

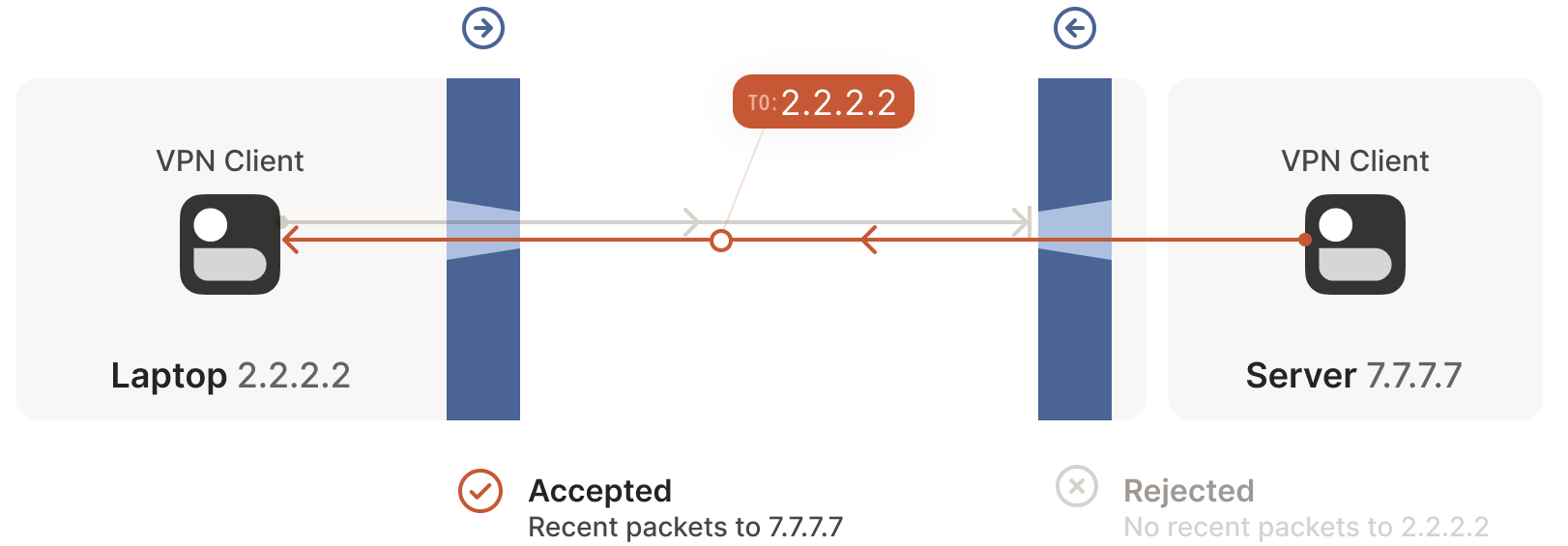

来看一下具体建连（穿透）过程：
- 如图所示，笔记本出去的第一包，
2.2.2.2:1234 -> 7.7.7.7:5678，穿过 Windows Defender 防火墙进入到公网。
对方的防火墙会将这个包拦截掉，因为它没有 7.7.7.7:5678 -> 2.2.2.2:1234 的流量记录。 但另一方面，Windows Defender 此时已经记录了出向连接，因此会允许 7.7.7.7:5678 -> 2.2.2.2:1234 的应答包进来。 - 接着，第一个
7.7.7.7:5678 -> 2.2.2.2:1234 穿过它自己的防火墙到达公网。
到达客户端侧时，Windows Defender ==认为这是刚才出向包的应答包，因此就放行它进入了！== 此外，右侧的防火墙此时也记录了：2.2.2.2:1234 -> 7.7.7.7:5678 的包应该放行。 - 笔记本收到服务器发来的包之后，发送一个包作为应答。这个包穿过 Windows Defender 防火墙 和服务端防火墙（因为这是对服务端发送的包的应答包），达到服务端。
成功！这样我们就建立了一个==穿透两个相向防火墙==的双向通信连接。 而初看之下，这项任务似乎是不可能完成的。
2.3 关于穿透防火墙的一些思考
穿透防火墙并非永远这么轻松，有时会受一些第三方系统的间接影响，需要仔细处理。 那穿透防火墙需要注意什么呢？重要的一点是：==通信双方必须几乎同时发起通信==， 这样才能在路径上的防火墙打开一条缝，而且两端还都是活着的。
2.3.1 双向主动建连：旁路信道
如何实现“同时”呢？一种方式是两端不断重试，但显然这种方式很浪费资源。假如双方都 知道何时开始建连就好了。
2.3.2 非活跃连接被防火墙清理
有状态防火墙内存通常比较有限，因此会定期清理不活跃的连接（UDP 常见的是 30s）， 因此要保持连接 alive 的话需要定期通信，否则就会被防火墙关闭，为避免这个问题， 我们，
- 要么定期向对方发包来 keepalive，
- 要么有某种带外方式来按需重建连接。
2.3.3 问题都解决了？不，挑战刚刚开始
对于防火墙穿透来说， 我们==并不需要关心路径上有几堵墙== —— 只要它们是有状态防火墙且允许出 向连接，这种同时发包（simultaneous transmission）机制就能穿透任意多层防火墙。 这一点对我们来说非常友好，因为只需要实现一个逻辑，然后能适用于任何地方了。
…对吗？
其实，==不完全对==。这个机制有效的前提是：我们能==提前知道对方的 ip:port==。 而这就涉及到了我们今天的主题：NAT，它会使前面我们刚获得的一点满足感顿时消失。
下面，==进入本文正题==。
3 NAT 的本质
3.1 NAT 设备与有状态防火墙
可以认为 NAT 设备是一个==增强版的有状态防火墙==，虽然它的增强功能 对于本文场景来说并不受欢迎：除了前面提到的有状态拦截/放行功能之外，它们还会在数据包经过时修改这些包。
3.2 NAT 穿透与 SNAT/DNAT
具体来说，NAT 设备能完成某种类型的网络地址转换，例如，替换源或目的 IP 地址或端口。
- ==讨论连接问题和 NAT 穿透问题时==，我们==只会受 source NAT —— SNAT 的影响==。
- DNAT 不会影响 NAT 穿透。
3.3 SNAT 的意义：解决 IPv4 地址短缺问题

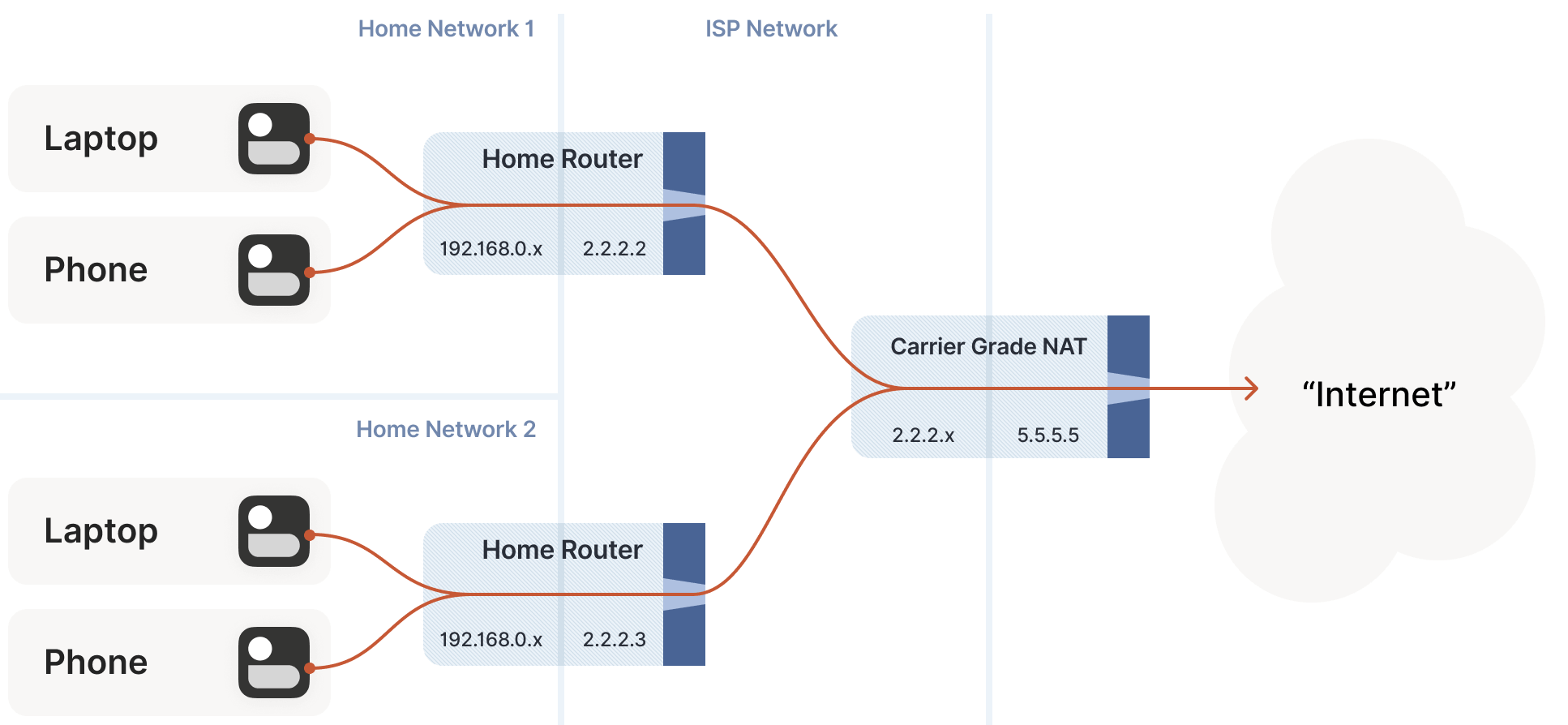

SNAT 最常见的使用场景是==将很多设备连接到公网，而只使用少数几个公网 IP==。 例如对于消费级路由器，会将所有设备的（私有） IP 地址映射为==单个==连接到公网的 IP 地址。
这种方式存在的意义是：我们有远多于可用公网 IP 数量的设备需要连接到公网，（至少 对 IPv4 来说如此，IPv6 的情况后面会讨论）。NAT 使多个设备能共享同一 IP 地址，因 此即使面临 IPv4 地址短缺的问题，我们仍然能不断扩张互联网的规模。
3.4 SNAT 过程：以家用路由器为例

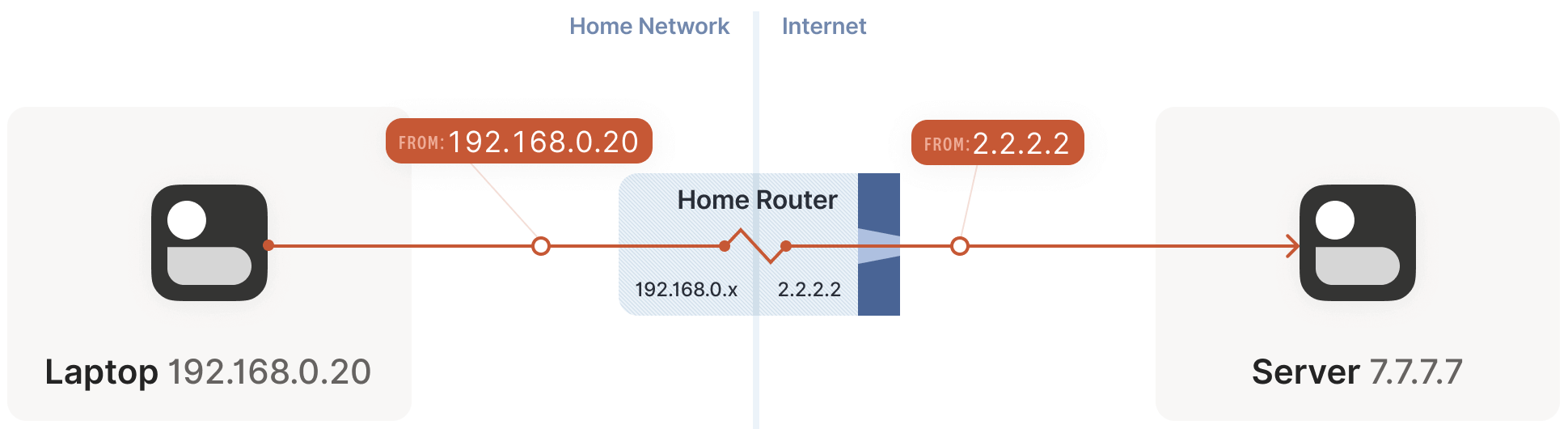

假设你的笔记本连接到家里的 WiFi，下面看一下它连接到公网某个服务器时的情形：
- 笔记本发送 UDP packet
192.168.0.20:1234 -> 7.7.7.7:5678。

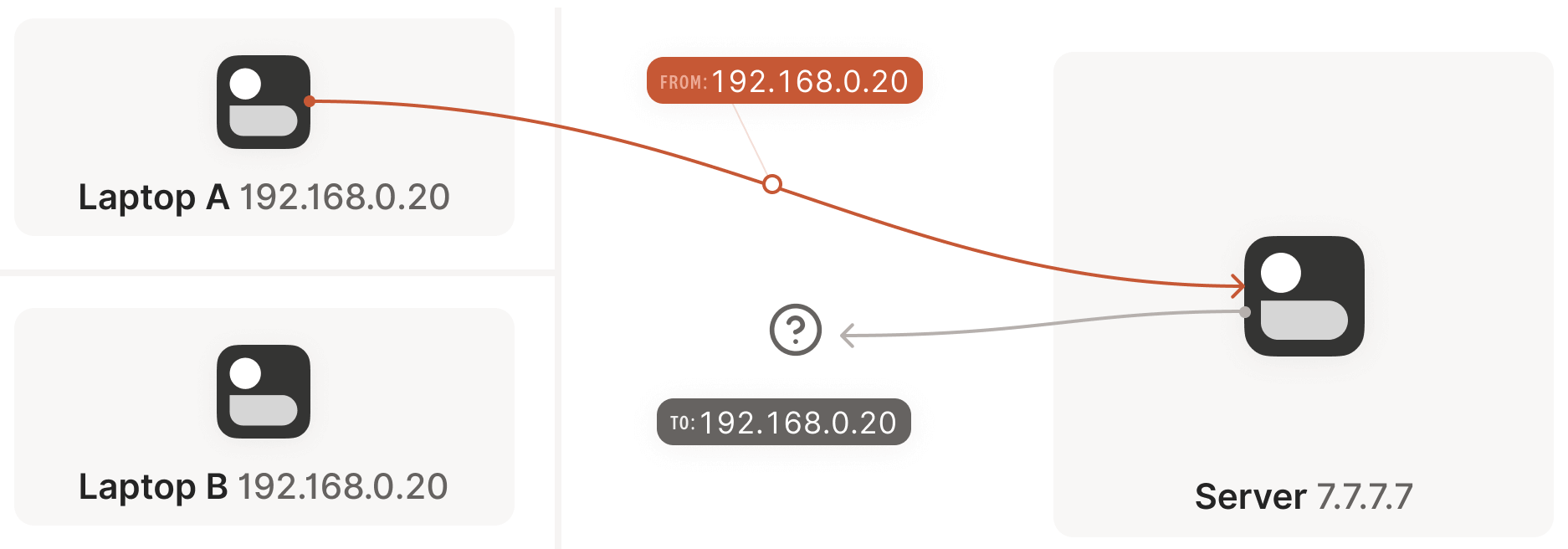

这一步就好像笔记本有一个公网 IP 一样，但源地址 192.168.0.20 是私有地址， 只能出现在私有网络，公网不认，收到这样的包时它不知道如何应答。 家用路由器出场，执行 SNAT。
包经过路由器时，路由器发现这是一个它没有见过的新会话（session）。 它知道 192.168.0.20 是私有 IP，公网无法给这样的地址回包，但它有办法解决：
- 在它==自己的公网 IP 上挑一个可用的 UDP 端口==，例如
2.2.2.2:4242， - 然后创建一个 NAT mapping：
192.168.0.20:1234 <--> 2.2.2.2:4242， - 然后将包发到公网，此时源地址变成了
2.2.2.2:4242 而不是原来的 192.168.0.20:1234。因此服务端看到的是转换之后地址， - 接下来，每个能匹配到这条映射规则的包，都会被路由器改写 IP 和 端口。
- 反向路径是类似的，路由器会执行相反的地址转换，将
2.2.2.2:4242 变回 192.168.0.20:1234。对于笔记本来说，它根本感知不知道这正反两次变换过程。

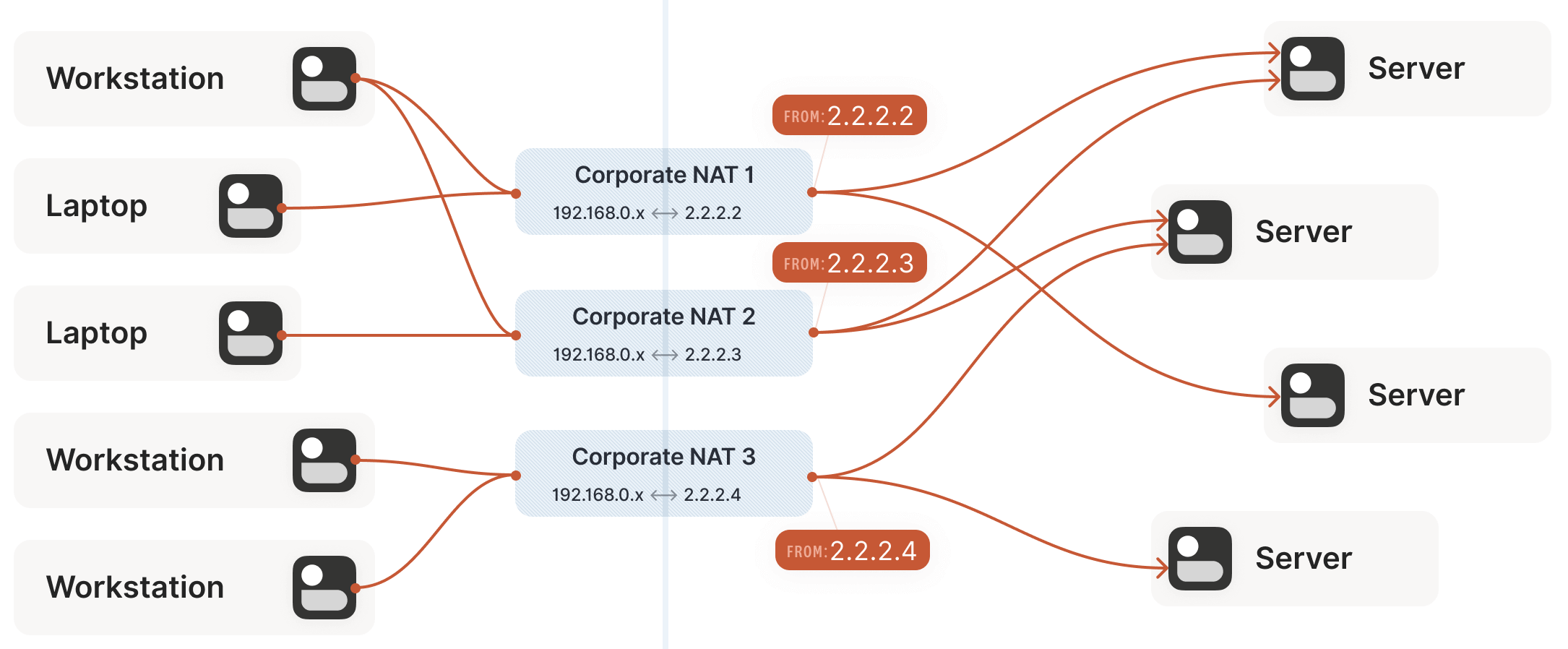

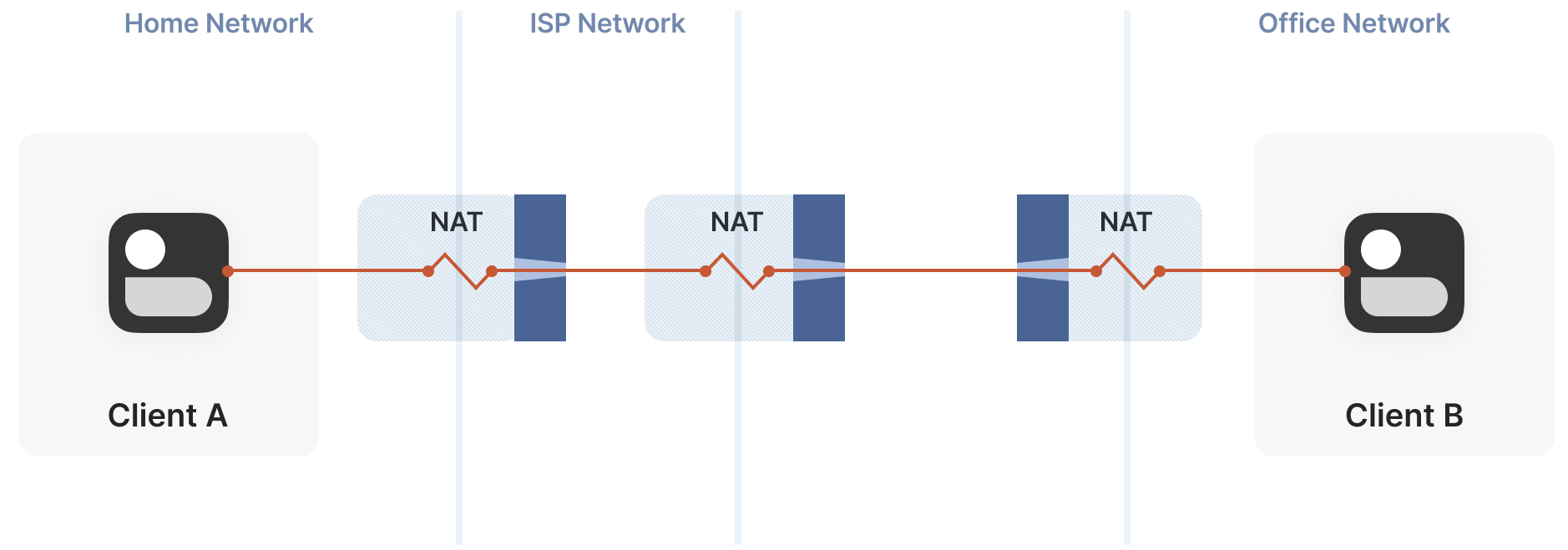

这里是拿家用路由器作为例子，但==办公网的原理是一样的==。不同之处在 于，办公网的 NAT 可能有多台设备组成（高可用、容量等目的），而且它们有不止一个公 网 IP 地址可用，因此在选择可用的公网 ip:port 来做映射时，选择空间更大，能支持 更多客户端。
3.5 SNAT 给穿透带来的挑战

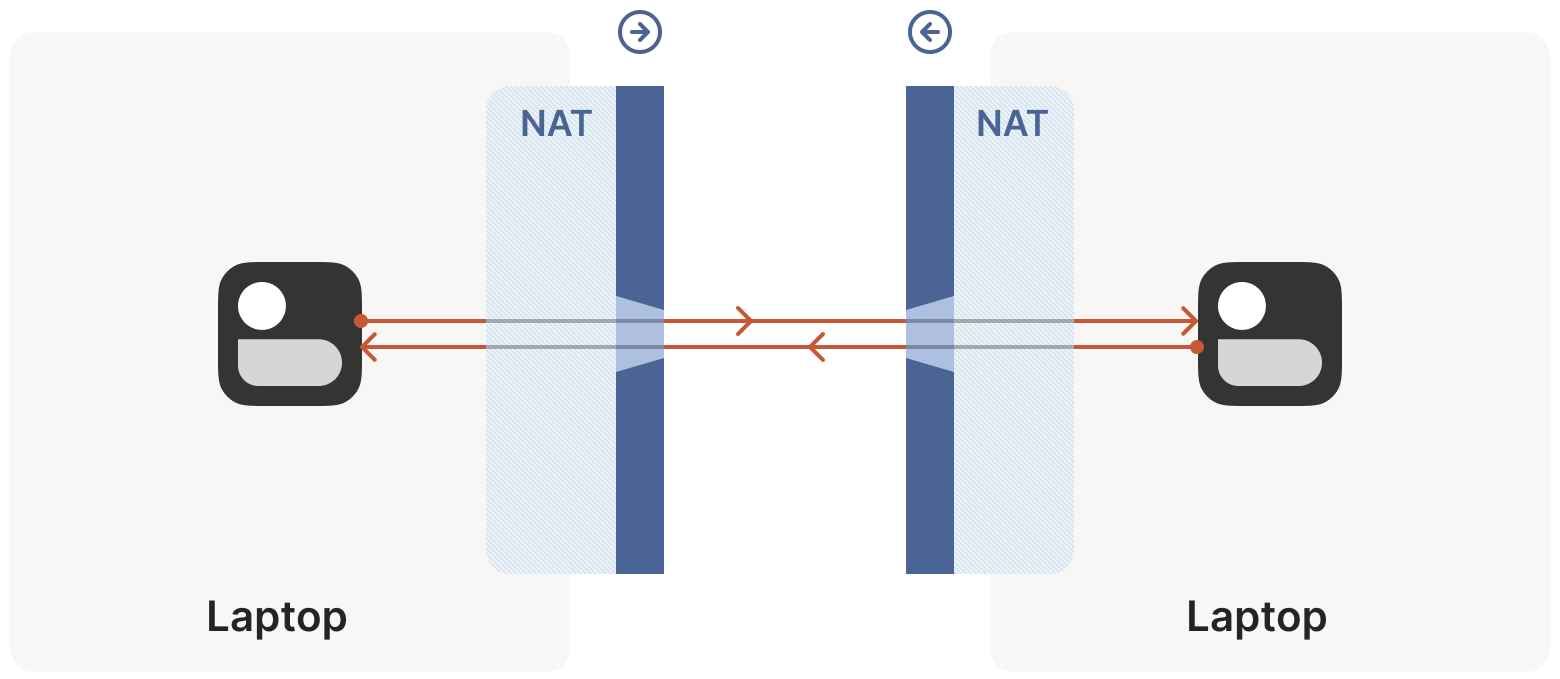

现在我们遇到了与前面有状态防火墙类似的情况，但这次是 NAT 设备：==通信双方 不知道对方的 ip:port 是什么==，因此==无法主动建连==，如下图所示：
但这次比有状态防火墙更糟糕，严格来说，==在双方发包之前，根本无法确定（自己及对方的）ip:port 信息==，因为 ==只有出向包经过路由器之后才会产生 NAT mapping==（即，可以被对方连接的 ip:port 信息）。
因此我们又回到了与防火墙遇到的问题，并且情况更糟糕：==双方都需要主动和对 方建连，但又不知道对方的公网地址是多少==，只有当对方先说话之后，我们才能拿到它的地址信息。
如何破解以上死锁呢？这就轮到 STUN 登场了。
4 穿透 “NAT+防火墙”：STUN (Session Traversal Utilities for NAT) 协议
STUN 既是一些对 NAT 设备行为的详细研究，也是一种协助 NAT 穿透的协议。本文主要关注 STUN 协议。
4.1 STUN 原理
==STUN 基于一个简单的观察==：从一个会被 NAT 的客户端访问公网服务器时， 服务器看到的是 ==NAT 设备的公网 ip:port 地址==，而非该 ==客户端的局域网 ip:port 地址==。
也就是说，服务器能告诉客户端==它看到的客户端的 ip:port 是什么==。 因此，只要将这个信息以某种方式告诉通信对端（peer），后者就知道该和哪个地址建连了！ 这样就又==简化为前面的防火墙穿透问题了==。

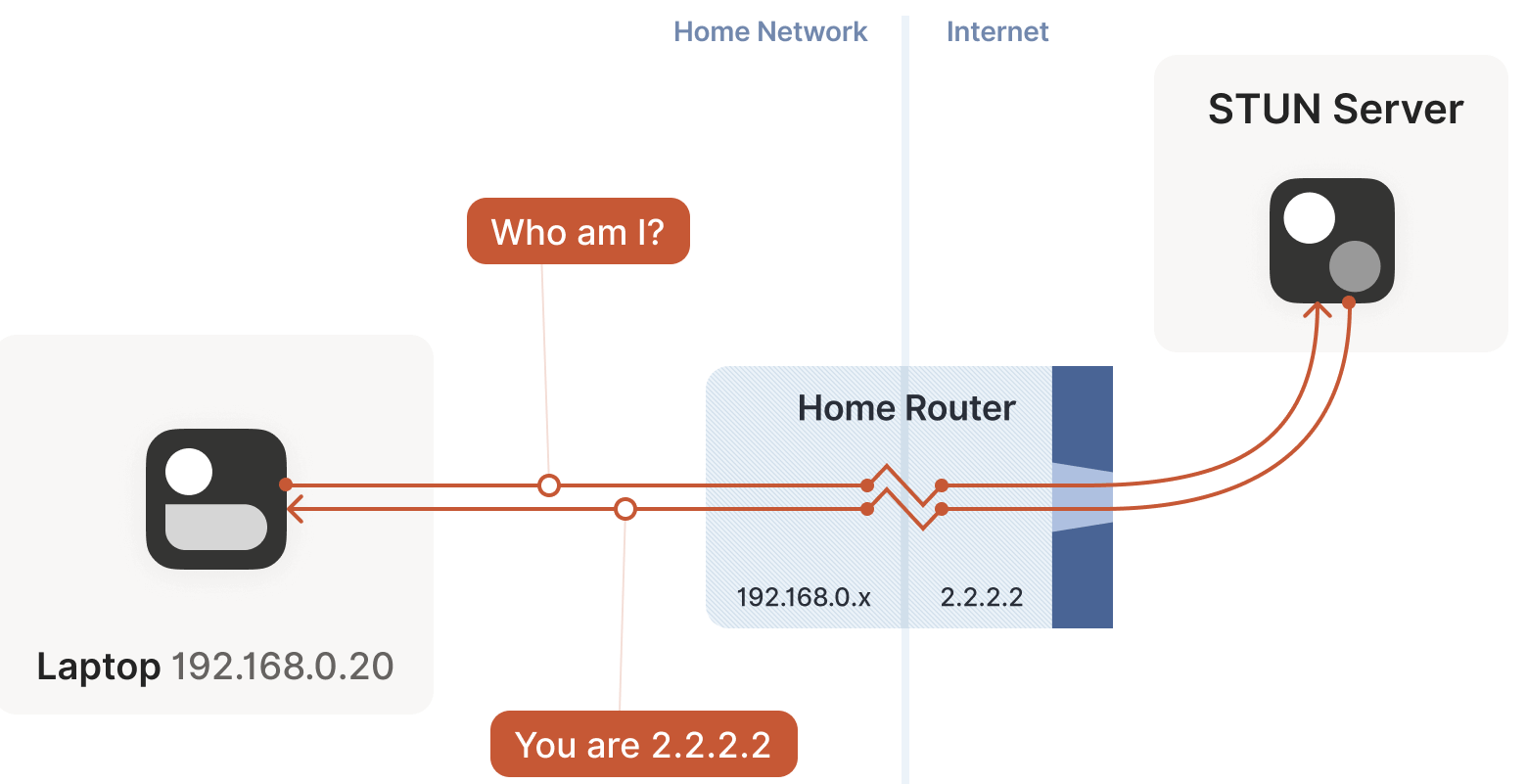

本质上这就是 ==STUN 协议的工作原理==，如下图所示：
- 笔记本向 STUN 服务器发送一个请求：“从你的角度看，我的地址什么？”
- STUN 服务器返回一个响应：“我看到你的 UDP 包是从这个地址来的：
ip:port”。
The STUN protocol has a bunch more stuff in it — there’s a way of obfuscating the ip:port in the response to stop really broken NATs from mangling the packet’s payload, and a whole authentication mechanism that only really gets used by TURN and ICE, sibling protocols to STUN that we’ll talk about in a bit. We can ignore all of that stuff for address discovery.
4.2 为什么 NAT 穿透逻辑和主协议要共享同一个 socket
理解了 STUN 原理，也就能理解为什么我们在文章开头说，如果 ==要实现自己的 NAT 穿透逻辑和主协议，就必须让二者共享同一个 socket==：
- 每个 socket 在 NAT 设备上都对应一个映射关系（私网地址 -> 公网地址），
- STUN 服务器只是==辅助==穿透的基础设施，
- 与 STUN 服务器通信之后，在 NAT 及防火墙设备上打开了一个连接，允许入向包进来（回忆前面内容， ==只要目的地址对，UDP 包就能进来==，不管这些包是不是从 STUN 服务器来的），
- 因此，接下来只要将这个地址告诉我们的通信对端（peer），让它往这个地址发包，就能实现穿透了。
4.3 STUN 的问题：不能穿透所有 NAT 设备（例如企业级 NAT 网关）
有了 STUN，我们的==穿透目的似乎已经实现了==：每台机器都通过 STUN 来获取自己的私网 socket 对应的公网 ip:port，然后把这个信息告诉对端，然后两端 同时发起穿透防火墙的尝试，后面的过程就和上一节介绍的防火墙穿透一样了，==对吗==？
答案是：==看情况==。某些情况下确实如此，但有些情况下却不行。通常来说，
- 对于大部分==家用路由器场景==，这种方式是没问题的；
- 但对于一些==企业级 NAT 网关==来说，这种方式无法奏效。
NAT 设备的说明书上越强调它的安全性，STUN 方式失败的可能性就越高。（但注意，从实际意义上来说， ==NAT 设备在任何方面都并不会增强网络的安全性==，但这不是本文重点，因此不展开。）
4.4 重新审视 STUN 的前提
再次审视前面==关于 STUN 的假设==：当 STUN 服务器告诉客户端在公网看来它的地址是 2.2.2.2:4242 时，那所有目的地址是 2.2.2.2:4242 的包就都能穿透防火墙到达该客户端。
这也正是问题所在：==这一点并不总是成立==。
5 中场补课：NAT 正式术语
知道 NAT 设备的行为并不是完全一样之后，我们来引入一些正式术语。
5.1 早期术语
如果之前接触过 NAT 穿透，可能会听说过下面这些名词：
- “Full Cone”
- “Restricted Cone”
- “Port-Restricted Cone”
- “Symmetric” NATs
这些都是 NAT 穿透领域的早期术语。
但其实这些术语==相当让人困惑==。我每次都要 查一下 Restricted Cone NAT 是什么意思。从实际经验来看，我并不是唯一对此感到困惑的人。 例如，如今互联网上将 “easy” NAT 归类为 Full Cone，而实际上它们更应该归类为 Port-Restricted Cone。
5.2 近期研究与新术语
最近的一些研究和 RFC 已经提出了一些更准确的术语。
- 首先，它们明确了如下事实：==NAT 设备的行为差异表现在多个维度==， 而并非只有早期研究中所说的 “cone” 这一个维度，因此==基于 “cone” 来划分类别并不是很有帮助==。
- 其次，新研究和新术语能==更准确地描述 NAT 在做什么==。
前面提到的所谓 =="easy" 和 "hard" NAT，只在一个维度有不同==：NAT 映射是否考虑到目的地址信息。 RFC 4787 中，
- 将 ==easy NAT 及其变种==称为 “Endpoint-Independent Mapping” (==EIM，终点无关的映射==)
但是，从==“命名很难”==这一程序员界的伟大传统来说，EIM 这个词其实 也并不是 100% 准确，因为这种 NAT 仍然依赖 endpoint，只不过依赖的是源 endpoint：每个 source ip:port 对应一个映射 —— 否则你的包就会和别人的包混在一起，导致混乱。
严格来说，EIM 应该称为 “Destination Endpoint Independent Mapping” (DEIM?)， 但这个名字太拗口了，而且按照惯例，Endpoint 永远指的是 Destination Endpoint。 - 将 ==hard NAT 以及变种==称为 “Endpoint-Dependent Mapping”（==EDM，终点相关的映射==） 。
EDM 中还有一个子类型，依据是只根据 dst\_ip 做映射，还是根据 dst\_ip + dst\_port 做映射。 对于 NAT 穿透来说，这种区分对来说是一样的：它们==都会导致 STUN 方式不可用==。
5.3 老的 cone 类型划分
你可能会有疑问：根据是否依赖 endpoint 这一条件，只能组合出两种可能，那为什么传 统分类中会有四种 cone 类型呢？答案是 ==cone 包含了两个正交维度的 NAT 行为==：
- ==NAT 映射行为==：前面已经介绍过了，
- ==有状态防火墙行为==：与前者类似，也是分为与 endpoint 相关还是无关两种类型。
因此最终组合如下：
NAT Cone Types
| | Endpoint 无关 NAT mapping | Endpoint 相关 NAT mapping (all types) |
|---|
| Endpoint 无关防火墙 | Full Cone NAT | N/A* |
| Endpoint 相关防火墙 (dst. IP only) | Restricted Cone NAT | N/A* |
| Endpoint 相关防火墙 (dst. IP+port) | Port-Restricted Cone NAT | Symmetric NAT |
分解到这种程度之后就可以看出，==cone 类型对 NAT 穿透场景来说并没有什么意义==。 我们关心的只有一点：是否是 Symmetric —— 换句话说，一个 NAT 设备是 EIM 还是 EDM 类型的。
5.4 针对 NAT 穿透场景：简化 NAT 分类
以上讨论可知，虽然理解防火墙的具体行为很重要，但对于编写 NAT 穿透代码来说，这一点并不重要。 我们的==两端同时发包==方式（simultaneous transmission trick）能 ==有效穿透以上三种类型的防火墙==。在真实场景中， 我们主要在处理的是 IP-and-port endpoint-dependent 防火墙。
因此，对于实际 NAT 穿透实现，我们可以将以上分类简化成：
| | Endpoint-Independent NAT mapping | Endpoint-Dependent NAT mapping (dst. IP only) |
|---|
| Firewall is yes | Easy NAT | Hard NAT |
5.5 更多 NAT 规范（RFC）
想了解更多新的 NAT 术语，可参考
- RFC 4787 (NAT Behavioral Requirements for UDP)
- RFC 5382 (for TCP)
- RFC 5508 (for ICMP)
如果自己实现 NAT，那应该（should）遵循这些 RFC 的规范，这样才能使你的 NAT 行为符合业界惯例，与其他厂商的设备或软件良好兼容。
6 穿透 NAT+防火墙：STUN 不可用时，fallback 到中继模式
6.1 问题回顾与保底方式（中继）
补完基础知识（尤其是定义了什么是 hard NAT）之后，回到我们的 NAT 穿透主题。
- 第 1\~4 节已经解决了 STUN 和防火墙穿透的问题，
- 但 ==hard NAT 对我们来说是个大问题==，只要路径上出现一个这种设备，前面的方案就行不通了。
准备放弃了吗？ 这才==进入 NAT 真正有挑战的部分==：如果已经试过了前面介绍的所有方式 仍然不能穿透，我们该怎么办呢？
- 实际上，确实有很多 NAT 实现在这种情况下都会选择放弃，向用户报一个==“无法连接”==之类的错误。
- 但对我们来说，这么快就放弃显然是不可接受的 —— 解决不了连通性问题，Tailscale 就没有存在的意义。
我们的保底解决方式是：创建一个==中继连接==（relay）实现双方的无障碍地通信。 但是，中继方式性能不是很差吗？这要看具体情况：
- 如果能直连，那显然没必要用中继方式；
- 但如果无法直连，而中继路径又非常接近双方直连的真实路径，并且带宽足够大，那中 继方式并不会明显降低通信质量。延迟肯定会增加一点，带宽会占用一些，但 ==相比完全连接不上，还是更能让用户接受的==。
不过要注意：我们只有在无法直连时才会选择中继方式。实际场景中，
- 对于大部分网络，我们都能通过前面介绍的方式实现直连，
- 剩下的长尾用中继方式来解决，并不算一个很糟的方式。
此外，某些网络会阻止 NAT 穿透，其影响比这种 hard NAT 大多了。例如，我们观察到 UC Berkeley guest WiFi 禁止除 DNS 流量之外的所有 outbound UDP 流量。 不管用什么 NAT 黑科技，都无法绕过这个拦截。因此我们终归还是需要一些可靠的 fallback 机制。
6.2 中继协议：TURN、DERP
有多种中继实现方式。
==TURN== (Traversal Using Relays around NAT)：经典方式，核心理念是
- ==用户==（人）先去公网上的 TURN 服务器认证，成功后后者会告诉你：“我已经为你分配了 ip:port，接下来将为你中继流量”，
- 然后将这个 ip:port 地址告诉对方，让它去连接这个地址，接下去就是非常简单的客户端/服务器通信模型了。
Tailscale 并不使用 TURN。这种协议==用起来并不是很好==，而且与 STUN 不同， 它没有真正的交互性，因为互联网上并没有公开的 TURN 服务器。
DERP (Detoured Encrypted Routing Protocol)
这是我们创建的一个协议，DERP，
- 它是一个==通用目的包中继协议，运行在 HTTP 之上==，而大部分网络都是允许 HTTP 通信的。
- 它根据目的公钥（destination’s public key）来中继加密的流量（encrypted payloads）。
前面也简单提到过，DERP 既是我们在 NAT 穿透失败时的保底通信方式（此时的角色 与 TURN 类似），也是在其他一些场景下帮助我们完成 NAT 穿透的旁路信道。 换句话说，它既是我们的保底方式，也是有更好的穿透链路时，帮助我们进行连接升 级（upgrade to a peer-to-peer connection）的基础设施。
6.3 小结
有了“中继”这种保底方式之后，我们穿透的成功率大大增加了。 如果此时不再阅读本文接下来的内容，而是把上面介绍的穿透方式都实现了，我预计：
- 90% 的情况下，你都能实现直连穿透；
- 剩下的 10% 里，用中继方式能穿透==一些==（some）；
这已经算是一个“足够好”的穿透实现了。
7 穿透 NAT+防火墙：企业级改进
如果你并不满足于“足够好”，那我们可以做的事情还有很多！
本节将介绍一些五花八门的 tricks，在某些特殊场景下会帮到我们。单独使用这项技术都 无法解决 NAT 穿透问题，但将它们巧妙地组合起来，我们能更加接近 100% 的穿透成功率。
7.1 穿透 hard NAT：暴力端口扫描

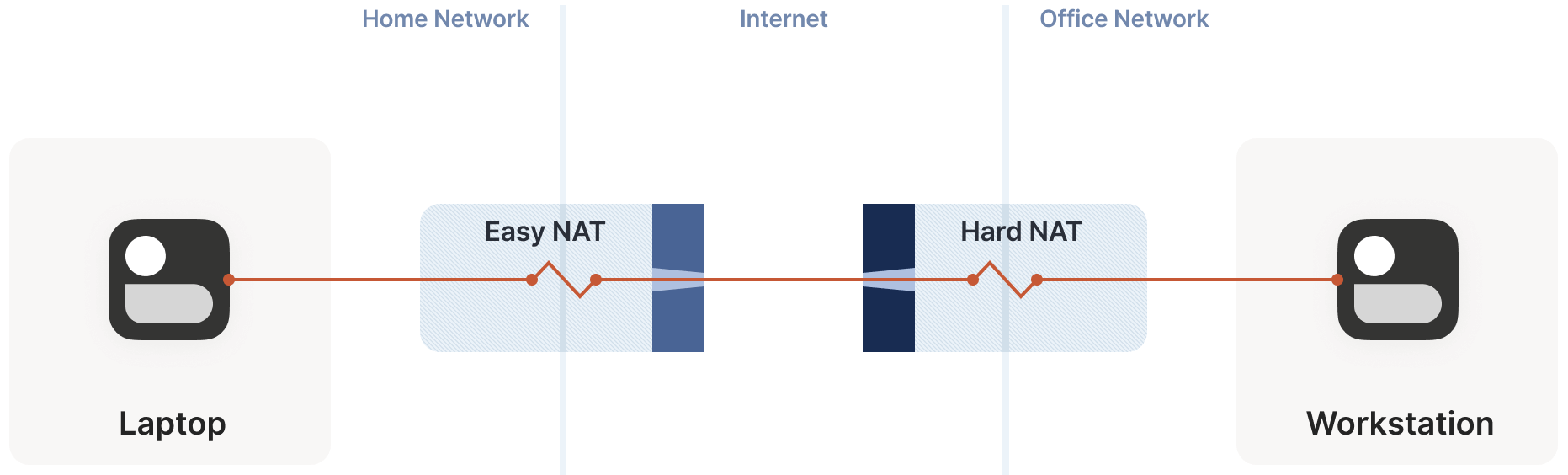

回忆 hard NAT 中遇到的问题，如下图所示，关键问题是：easy NAT 不知道该往 hard NAT 方的哪个 ip:port 发包。
但==必须==要往正确的 ip:port 发包，才能穿透防火墙，实现双向互通。 怎么办呢？
- 首先，我们能知道 hard NAT 的==一些==
ip:port，因为我们有 STUN 服务器。
这里先假设我们获得的这些 IP 地址都是正确的（这一点并不总是成立，但这里先这么假 设。而实际上，大部分情况下这一点都是成立的，如果对此有兴趣，可以参考 REQ-2 in RFC 4787）。 - IP 地址确定了，剩下的就是端口了。总共有 65535 中可能，我们能==遍历这个端口范围==吗？
如果发包速度是 100 packets/s，那最坏情况下，需要 ==10 分钟==来找到正确的端口。 还是那句话，这虽然不是最优的，但总比连不上好。
这很像是端口扫描（事实上，确实是），实际中可能会触发对方的网络入侵检测软件。
7.2 基于生日悖论改进暴力扫描：hard side 多开端口 + easy side 随机探测
利用 birthday paradox 算法， 我们能对端口扫描进行改进。
- 上一节的基本前提是：hard side 只打开一个端口，然后 easy side 暴力扫描 65535 个端口来寻找这个端口；
- 这里的改进是：在 hard size 开多个端口，例如 256 个（即同时打开 256 个 socket，目的地址都是 easy side 的
ip:port）， 然后 easy side 随机探测这边的端口。
这里省去算法的数学模型，如果你对实现干兴趣，可以看看我写的 python calculator。 计算过程是“经典”生日悖论的一个小变种。 下面是随着 easy side random probe 次数（假设 hard size 256 个端口）的变化，两边打开的端口有重合（即通信成功）的概率：
| 随机探测次数 | 成功概率 |
|---|
| 174 | 50% |
| 256 | 64% |
| 1024 | 98% |
| 2048 | 99.9% |
根据以上结果，如果还是假设 100 ports/s 这样相当温和的探测速率，那 ==2 秒钟就有约 50% 的成功概率==。 即使非常不走运，我们仍然能在 ==20s 时几乎 100% 穿透成功==，而此时==只探测了总端口空间的 4%==。
非常好！虽然这种 hard NAT 给我们带来了严重的穿透延迟，但最终结果仍然是成功的。 那么，如果是两个 hard NAT，我们还能处理吗？

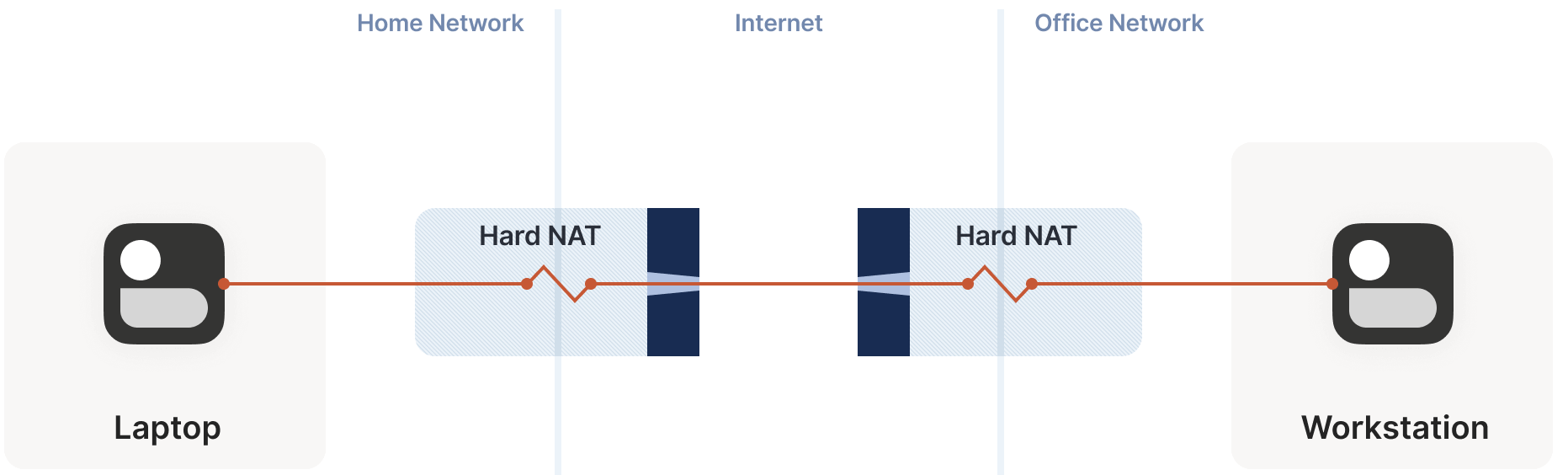

7.3 双 hard NAT 场景
这种情况下仍然可以用前面的 ==多端口+随机探测== 方式，但成功概率要低很多了：
- 每次通过一台 hard NAT 去探测对方的端口（目的端口）时，我们==自己同时也生成了一个随机源端口==，
- 这意味着我们的搜索空间变成了二维
{src port, dst port} 对，而不再是之前的一维 dst port 空间。
这里我们也不就具体计算展开，只告诉结果：仍然==假设目的端打开 256 个端口，从源端发起 2048 次（20 秒）==， 成功的概率是：==0.01%==。
如果你之前学过生日悖论，就并不会对这个结果感到惊讶。理论上来说，
- 要达到 ==99.9% 的成功率==，我们需要两边各进行==170,000 次==探测 —— 如果还是以 100 packets/sec 的速度，就需要 ==28 分钟==。
- 要达到 ==50% 的成功率==，“只”需要 54,000 packets，也就是 ==9 分钟==。
- 如果不使用生日悖论方式，而且==暴力穷举，需要 1.2 年时间==！
==对于某些应用来说，28 分钟可能仍然是一个可接受的时间==。用半个小时暴力穿透 NAT 之后， 这个连接就可以一直用着 —— 除非 NAT 设备重启，那样就需要再次花半个小时穿透建个新连接。但对于 交互式应用来说，这样显然是不可接受的。
更糟糕的是，如果去看常见的办公网路由器，你会震惊于它的 active session low limit 有多么低。 例如，一台 Juniper SRX 300 ==最多支持 64,000 active sessions==。 也就是说，
- 如果我们想创建==一个==成功的穿透连接，==就会把它的整张 session 表打爆== （因为我们要暴力探测 65535 个端口，每次探测都是一条新连接记录）！ 这显然要求这台路由器能==从容优雅地处理过载的情况==。
- 这只是创建一条连接带来的影响！如果 20 台机器同时对这台路由器发起穿透呢？==绝对的灾难！==
至此，我们通过这种方式穿透了比之前更难一些的网络拓扑。这是一个很大的成就，因为 ==家用路由器一般都是 easy NAT，hard NAT 一般都是办公网路由器或云 NAT 网关==。 这意味着这种方式能帮我们解决
- home-to-office（家->办公室）
- home-to-cloud （家->云）
的场景，以及一部分
- office-to-cloud （办公室->云）
- cloud-to-cloud （云->办公室）
场景。
7.4 控制端口映射（port mapping）过程：UPnP/NAT-PMP/PCP 协议
如果我们能==让 NAT 设备的行为简单点==，不要把事情搞这么复杂，那建 立连接（穿透）就会简单很多。真有这样的好事吗？还真有，有专门的一种协议叫 ==端口映射协议==（port mapping protocols）。通过这种协议禁用掉前面 遇到的那些乱七八糟的东西之后，我们将得到一个非常简单的“请求-响应”。
下面是三个具体的端口映射协议：
UPnP IGD (Universal Plug’n’Play Internet Gateway Device)
最老的端口控制协议， 诞生于 1990s 晚期，因此使用了很多上世纪 90 年代的技术 （XML、SOAP、==multicast HTTP over UDP —— 对，HTTP over UDP== ），而且很难准确和安全地实现这个协议。但以前很多路由器都内置了 UPnP 协议， 现在仍然很多。
请求和响应：
- “你好，请将我的
lan-ip:port 转发到公网（WAN）”， - “好的，我已经为你分配了一个公网映射
wan-ip:port ”。
- NAT-PMP
UPnP IGD 出来几年之后，Apple 推出了一个功能类似的协议，名为 NAT-PMP (NAT Port Mapping Protocol)。
但与 UPnP 不同，这个协议==只==做端口转发，不管是在客户端还是服务端，实现起来都非常简单。 - PCP
稍后一点，又出现了 NAT-PMP v2 版，并起了个新名字PCP (Port Control Protocol)。
因此要更好地实现穿透，可以
- ==先判断本地的默认网关上是否启用了 UPnP IGD, NAT-PMP and PCP==，
- 如果探测发现其中任何一种协议有响应，我们就==申请一个公网端口映射==，
可以将这理解为一个==加强版 STUN==：我们不仅能发现自己的公网 ip:port，而且能指示我们的 NAT 设备对我们的通信对端友好一些 —— 但并不是为这个端口修改或添加防火墙规则。 - 接下来，任何到达我们 NAT 设备的、地址是我们申请的端口的包，都会被设备转发到我们。
但我们==不能假设这个协议一定可用==：
- 本地 NAT 设备可能不支持这个协议；
- 设备支持但默认禁用了，或者没人知道还有这么个功能，因此从来没开过；
- 安全策略要求关闭这个特性。
这一点非常常见，因为 UPnP 协议曾曝出一些高危漏洞（后面都修复了，因此如果是较新的设备，可以安全地使用 UPnP —— 如果实现没问题）。 不幸的是，某些设备的配置中，UPnP, NAT-PMP，PCP 是放在一个开关里的（可能 统称为 “UPnP” 功能），一开全开，一关全关。因此如果有人担心 UPnP 的安全性，他连另 外两个也用不了。
最后，终归来说，==只要这种协议可用，就能有效地减少一次 NAT==，大大方便建连过程。 但接下来看一些不常见的场景。
7.5 多 NAT 协商（Negotiating numerous NATs）
目前为止，我们看到的客户端和服务端都各只有一个 NAT 设备。如果有多个 NAT 设备会 怎么样？例如下面这种拓扑：
这个例子比较简单，不会给穿透带来太大问题。包从客户端 A ==经过多次 NAT== 到达公网的过程，与前面分析的==穿过多层有状态防火墙==是一样的：
- 额外的这层（NAT 设备）==对客户端和服务端来说都不可见==，我们的穿 透技术也不关心中间到底经过了多少层设备。
- ==真正有影响的其实只是最后一层设备==，因为对端需要在这一层设备上 找到入口让包进来。
具体来说，真正有影响的是端口转发协议。
- 客户端使用这种协议分配端口时，为我们分配端口的是最靠近客户端的这层 NAT 设备；
- 而我们期望的是让最离客户端最远的那层 NAT 来分配，否则我们得到的就是一个网络中间层分配的
ip:port，对端是用不了的； - 不幸的是，==这几种协议都不能递归地==告诉我们下一层 NAT 设备是多少 —— 虽然可以用 traceroute 之类的工具来探测网络路径，再加上 猜路上的设备是不是 NAT 设备（尝试发送 NAT 请求） —— 但这个就看运气了。
这就是为什么互联网上充斥着大量的文章说 ==double-NAT 有多糟糕==，以 及警告用户为保持后向兼容不要使用 double-NAT。但实际上，double-NAT ==对于绝大部分 互联网应用来说都是不可见的（透明的）==，因为大部分应用并不需要主动地做这种 NAT 穿 透。
但我也绝不是在建议你在自己的网络中设置 double-NAT。
- 破坏了端口映射协议之后，某些视频游戏的多人（multiplayer）模式就会无法使用，
- 也可能会使你的 IPv6 网络无法派上用场，后者是不用 NAT 就能双向直连的一个好方案。
但如果 double-NAT 并不是你能控制的，那除了不能用到这种端口映射协议之外，其他大部分东西都是不受影响的。
double-NAT 的故事到这里就结束了吗？—— 并没有，而且更大型的 double-NAT 场景将展现在我们面前。
7.6 运营商级 NAT 带来的问题
即使用 NAT 来解决 IPv4 地址不够的问题，地址仍然是不够用的，ISP（互联网服务提供商） 显然 无法为每个家庭都分配一个公网 IP 地址。那怎么解决这个问题呢？ISP 的做法是==不够了就再嵌套一层 NAT==：
- 家用路由器将你的客户端 SNAT 到一个 “intermediate” IP 然后发送到运营商网络，
- ISP’s network 中的 NAT 设备再将这些 intermediate IPs 映射到少量的公网 IP。
后面这种 NAT 就称为“运营商级 NAT”（==carrier-grade NAT==，或称电信级 NAT），缩写 CGNAT。如下图所示：
CGNAT 对 NAT 穿透来说是一个大麻烦。
- 在此之前，办公网用户要快速实现 NAT 穿透，只需在他们的路由器上手动设置端口映射就行了。
- 但有了 CGNAT 之后就不管用了，因为你无法控制运营商的 CGNAT！
好消息是：这其实是 double-NAT 的一个小变种，因此前面介绍的解决方式大部分还仍然是适用的。 某些东西可能会无法按预期工作，但只要肯给 ISP 交钱，这些也都能解决。 除了 port mapping protocols，其他我们已经介绍的所有东西在 CGNAT 里都是适用的。
新挑战：同一 CGNAT 侧直连，STUN 不可用
但我们确实遇到了一个新挑战：如何直连两个在同一 CGNAT 但不同家用路由器中的对端呢？如下图所示：
==在这种情况下，STUN 就无法正常工作了==：STUN 看到的是客户端在公网（CGNAT 后面）看到的地址， 而我们想获得的是在 “middle network” 中的 ip:port，这才是对端真正需要的地址，
解决方案：如果端口映射协议能用：一端做端口映射
怎么办呢？
如果你想到了端口映射协议，那恭喜，答对了！==如果 peer 中任何一个 NAT 支持端口映射协议==， 对我们就能实现穿透，因为它分配的 ip:port 正是对端所需要的信息。
这里讽刺的是：double-NAT（指 CGNAT）破坏了端口映射协议，但在这里又救了我们！ 当然，我们假设这些协议一定可用，因为 CGNAT ISP 倾向于在它们的家用路由器侧关闭 这些功能，已避免软件得到“错误的”结果，产生混淆。
解决方案：如果端口映射协议不能用：NAT hairpin 模式
如果不走运，NAT 上没有端口映射功能怎么办？
让我们回到基于 STUN 的技术，看会发生什么。两端在 CGNAT 的同一侧，假设 STUN 告诉我们 A 的地址是 2.2.2.2:1234，B 的地址是 2.2.2.2:5678。
那么接下来的问题是：如果 A 向 2.2.2.2:5678 发包会怎么样？期望的 CGNAT 行为是：
- 执行 A 的 NAT 映射规则，即对
2.2.2.2:1234 -> 2.2.2.2:5678 进行 SNAT。 - 注意到目的地址
2.2.2.2:5678 匹配到的是 B 的入向 NAT 映射，因此接着对这个包执行 DNAT，将目的 IP 改成 B 的私有地址。 - 通过 CGNAT 的 internal 接口（而不是 public 接口，对应公网）将包发给 B。
这种 NAT 行为有个专门的术语，叫 ==hairpinning==（直译为发卡，意思 是像发卡一样，沿着一边上去，然后从另一边绕回来），
大家应该猜到的一个事实是：==不是所以 NAT 都支持 hairpin 模式==。 实际上，大量 well-behaved NAT 设备都不支持 hairpin 模式，
- 因为它们都有 ==“只有 src\_ip 是私有地址且 dst\_ip 是公网地址的包才会经过我”== 之类的假设。
- 因此对于这种目的地址不是公网、需要让路由器把包再转回内网的包，它们会==直接丢弃==。
- 这些逻辑甚至是直接实现在路由芯片中的，因此除非升级硬件，否则单靠软件编程无法改变这种行为。
Hairpin 是所有 NAT 设备的特性（支持或不支持），并不是 CGNAT 独有的。
- 在大部分情况下，这个特性对我们的 NAT 穿透目的来说都是无所谓的，因为我们期望中 ==两个 LAN NAT 设备会直接通信，不会再向上绕到它们的默认网关 CGNAT 来解决这个问题==。
Hairpin 特性可有可无这件事有点遗憾，这可能也是为什么 hairpin 功能经常 broken 的原因。 - 一旦必须涉及到 CGNAT，那 hairpinning 对连接性来说就至关重要了。
Hairpinning 使内网连接的行为与公网连接的行为完成一致，因此我们无需关心目的 地址类型，也不用知晓自己是否在一台 CGNAT 后面。
==如果 hairpinning 和 port mapping protocols 都不可用，那只能降级到中继模式了==。
7.7 全 IPv6 网络：理想之地，但并非问题全无
行文至此，一些读者可能已经对着屏幕咆哮：==不要再用 IPv4 了！== 花这么多时间精力解决这些没意义的东西，还不如直接换成 IPv6！
- 的确，之所以有这些乱七八糟的东西，就是因为 IPv4 地址不够了，我们==一直在用越来越复杂的 NAT 来给 IPv4 续命==。
- 如果 IP 地址够用，无需 NAT 就能让世界上的每个设备都有一个自己的公网 IP 地址，这些问题不就解决了吗？
简单来说，是的，这也正是 IPv6 能做的事情。但是，也只说对了一半：在理想的全 IPv6 世界中，所有这些东西会变得更加简单，但我们面临的==问题并不会完全消失== —— 因为==有状态防火墙仍然还是存在的==。
- 办公室中的电脑可能有一个公网 IPv6 地址，但你们公司肯定会架设一个防火墙，只允许 你的电脑主动访问公网，而不允许反向主动建连。
- 其他设备上的防火墙也仍然存在，应用类似的规则。
因此，我们仍然会用到
- 本文最开始介绍的防火墙穿透技术，以及
- 帮助我们获取自己的公网
ip:port 信息的旁路信道 - 仍然需要在某些场景下 fallback 到中继模式，例如 fallback 到最通用的 HTTP 中继 协议，以绕过某些网络禁止 outbound UDP 的问题。
但我们现在可以抛弃 ==STUN、生日悖论、端口映射协议、hairpin== 等等东西了。 这是一个好消息！
全球 IPv4/IPv6 部署现状
另一个更加严峻的现实问题是：当前并不是一个全 IPv6 世界。目前世界上
- 大部分还是 IPv4，
- 大约 33% 是 IPv6，而且分布极度不均匀，因此某些 通信对所在的可能是 100% IPv6，也可能是 0%，或二者之间。
不幸的是，这意味着，IPv6 **==还**==无法作为我们的解决方案。 就目前来说，它只是我们的工具箱中的一个备选。对于某些 peer 来说，它简直是完美工 具，但对其他 peer 来说，它是用不了的。如果目标是“任何情况下都能穿透（连接） 成功”，那我们就仍然需要 IPv4+NAT 那些东西。====
新场景：NAT64/DNS64

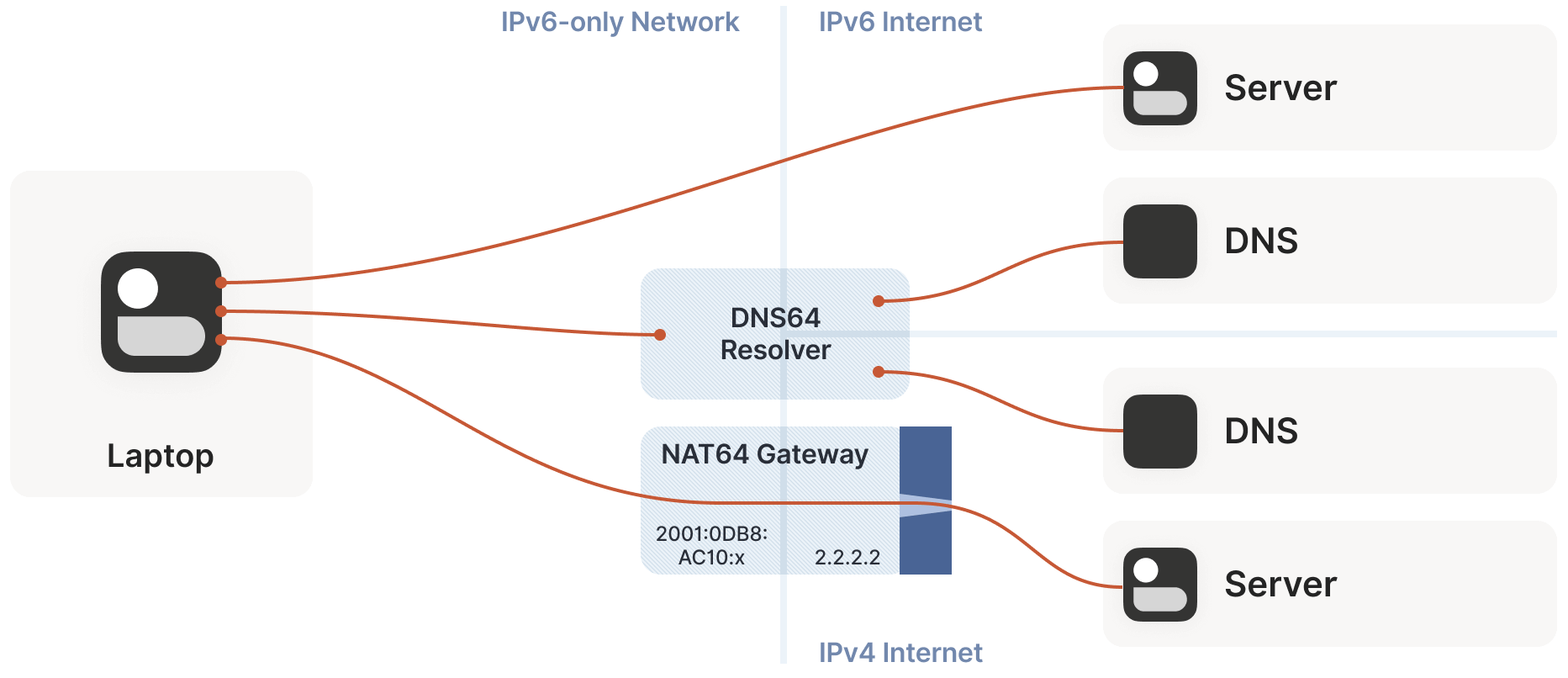

IPv4/IPv6 共存也引出了一个新的场景：NAT64 设备。
前面介绍的都是 NAT44 设备：它们将一个 IPv4 地址转换成另一 IPv4 地址。 NAT64 从名字可以看出，是将一个内侧 IPv6 地址转换成一个外侧 IPv4 地址。 利用 DNS64 设备，我们能将 IPv4 DNS 应答给 IPv6 网络，这样对终端来说，它看到的就是一个 全 IPv6 网络，而仍然能访问 IPv4 公网。
Incidentally, you can extend this naming scheme indefinitely. There have been some experiments with NAT46; you could deploy NAT66 if you enjoy chaos; and some RFCs use NAT444 for carrier-grade NAT.
如果需要处理 DNS 问题，那这种方式工作良好。例如，如果连接到 google.com，将这个域名解析成 IP 地址的过程会涉及到 DNS64 设备，它又会进一步 involve NAT64 设备，但后一步对用户来说是无感知的。
但==对于 NAT 和防火墙穿透来说，我们会关心每个具体的 IP 地址和端口==。
解决方案：CLAT (Customer-side transLATor)
如果设备支持 CLAT (Customer-side translator — from Customer XLAT)，那我们就很幸运：
- ==CLAT 假装操作系统有直接 IPv4 连接，而背后使用的是 NAT64==，以对应用程序无感知。 在有 CLAT 的设备上，我们无需做任何特殊的事情。
- CLAT ==在移动设备上非常常见==，但在桌面电脑、笔记本和服务器上非常少见， 因此在后者上，必须自己做 CLAT 做的事情：检测 NAT64+DNS64 的存在，然后正确地使用它们。
解决方案：CLAT 不存在时，手动穿透 NAT64 设备
- 首先检测是否存在 NAT64+DNS64。
方法很简单：向 ipv4only.arpa. 发送一个 DNS 请求。这个域名会解析 到一个已知的、固定的 IPv4 地址，而且是==纯 IPv4 地址==。如果得到的 是一个 IPv6 地址，就可以判断有 DNS64 服务器做了转换，而它必然会用到 NAT64。这样 就能判断出 NAT64 的前缀是多少。 - 此后，要向 IPv4 地址发包时，发送格式为
{NAT64 prefix + IPv4 address} 的 IPv6 包。 类似地，收到来源格式为 {NAT64 prefix + IPv4 address} 的包时，就是 IPv4 流量。 - 接下来，通过 NAT64 网络与 STUN 通信来获取自己在 NAT64 上的公网
ip:port，接 下来就回到经典的 NAT 穿透问题了 —— 除了需要多做一点点事情。
幸运的是，如今的大部分 v6-only 网络都是移动运营商网络，而几乎所有手机都支持 CLAT。 运营 v6-only 网络的 ISPs 会在他们给你的路由器上部署 CLAT，因此最后你其实不需要做什么事情。 但如果想实现 100% 穿透，就需要解决这种边边角角的问题，即必须显式支持从 v6-only 网络连接 v4-only 对端。
7.8 将所有解决方式集成到 ICE 协议
针对具体场景，该选择哪种穿透方式？
至此，我们的 NAT 穿透之旅终于快结束了。我们已经覆盖了有状态防火墙、简单和高级 NAT、IPv4 和 IPv6。只要将以上解决方式都实现了，NAT 穿透的目的就达到了！
但是，
- 对于给定的 peer，如何判断改用哪种方式呢？
- 如何判断这是一个简单有状态防火墙的场景，还是该用到生日悖论算法，还是需要手动处理 NAT64 呢？
- 还是通信双方在一个 WiFi 网络下，连防火墙都没有，因此不需要任何操作呢？
==早期 NAT 穿透==比较简单，能让我们==精确判断出 peer 之间的路径特点==，然后针对性地采用相应的解决方式。 但后面，网络工程师和 NAT 设备开发工程师引入了一些新理念，给路径判断造成很大困难。因此 我们需要简化客户端侧的思考（判断逻辑）。
这就要提到 Interactive Connectivity Establishment (ICE，交换式连接建立) 协议了。 与 STUN/TURN 类似，ICE 来自==电信领域==，因此其 RFC 充满了 SIP、SDP、信令会话、拨号等等电话术语。 但如果忽略这些领域术语，我们会看到它==描述了一个极其优雅的判断最佳连接路径的算法==。
真的？这个算法是：==每种方法都试一遍，然后选择最佳的那个方法==。就是这个算法，惊喜吗？
来更深入地看一下这个算法。
ICE (Interactive Connectivity Establishment) 算法
这里的讨论不会严格遵循 ICE spec，因此如果是在自己实现一个可互操作的 ICE 客户端，应该通读RFC 8445, 根据它的描述来实现。这里忽略所有电信术语，只关注核心的算法逻辑， 并提供几个在 ICE 规范允许范围的灵活建议。
为实现和某个 peer 的通信，首先需要确定我们自己用的（客户端侧）这个 socket 的地址， 这是一个列表，至少应该包括：
- 我们自己的 IPv6
ip:ports - 我们自己的 IPv4 LAN
ip:ports（局域网地址） - 通过 STUN 服务器获取到的我们自己的 IPv4 WAN
ip:ports（==公网地址==，可能会经过 NAT64 转换） - 通过端口映射协议获取到的我们自己的 IPv4 WAN
ip:port（NAT 设备的==端口映射协议分配的公网地址==） - 运营商提供给我们的 endpoints（例如，==静态配置的端口转发==）
通过旁路信道与 peer 互换这个列表。两边都拿到对方的列表后，就开始互相探测对方提供的地址。 ==列表中地址没有优先级==，也就是说，如果对方给的了 15 个地址，那我们应该把这 15 个地址都探测一遍。
这些==探测包有两个目的==：
- ==打开防火墙，穿透 NAT==，也就是本文一直在介绍的内容；
- ==健康检测==。我们在不断交换（最好是已认证的）“ping/pong” 包，来检测某个特定的路径是不是端到端通的。
- 最后，一小会儿之后，从可用的备选地址中（根据某些条件）选择“最佳”的那个，任务完成！
这个算法的优美之处在于：只要选择最佳线路（地址）的算法是正确的，那就总能获得最佳路径。
- ICE 会预先对这些备选地址进行排序（通常：LAN > WAN > WAN+NAT），但用户也可以自己指定这个排序行为。
- 从 v0.100.0 开始，Tailscale 从原来的 hardcode 优先级切换成了根据 round-trip latency 的方式，它大部分情况下排序的结果和
LAN > WAN > WAN+NAT 是一致的。 但相比于静态排序，我们是动态计算每条路径应该属于哪个类别。
ICE spec 将协议组织为两个阶段：
- 探测阶段
- 通信阶段
但不一定要严格遵循这两个步骤的顺序。在 Tailscale，
- 我们发现更优的路径之后就会自动切换过去，
- 所有的连接都是先选择 DERP 模式（中继模式）。这意味着连接立即就能建立（==优先级最低但 100% 能成功的模式==），用户不用任何等待，
- 然后并行进行路径发现。通常几秒钟之后，我们就能发现一条更优路径，然后将现有连接透明升级（upgrade）过去。
但有一点需要关心：非对称路径。ICE 花了一些精力来保证通信双方选择的是相同的网络 路径，这样才能保证这条路径上有双向流量，能保持防火墙和 NAT 设备的连接一直处于 open 状态。 自己实现的话，其实并不需要花同样大的精力来实现这个保证，但需要确保你所有使用的所有路径上，都有双向流量。 这个目标就很简单了，只需要定期在所有已使用的路径上发 ping/pong 就行了。
健壮性与降级
要实现健壮性，还需要检测当前已选择的路径是否已经失败了（例如，NAT 设备维护清掉了所有状态）， 如果失败了就要==降级（downgrade）到其他路径==。这里有两种方式：
- 持续探测所有路径，维护一个降级时会用的备用地址列表；
- ==直接降级到保底的中继模式==，然后再通过路径探测升级到更好的路径。
考虑到发生降级的概率是非常小的，因此这种方式可能是==更经济==的。
7.9 安全
最后需要提到安全。
本文的所有内容都假设：我们使用的==上层协议已经有了自己的安全机制==（ 例如 QUIC 协议有 TLS 证书，WireGuard 协议有自己的公钥）。 如果还没有安全机制，那显然是要立即补上的。一旦动态切换路径，==基于 IP 的安全机制就是无用的了== （IP 协议最开始就没怎么考虑安全性），至少要有==端到端的认证==。
- 严格来说，如果上层协议有安全机制，那即使收到是欺骗性的 ping/pong 流量，问题都不大， 最坏的情况也就是==攻击者诱导两端通过他们的系统来中继流量==。 而有了端到端安全机制，这并不是一个大问题（取决于你的威胁模型）。
- 但出于谨慎考虑，最好还是对路径发现的包也做认证和加密。具体如何做可以咨询你们的应用安全工程师。
8 结束语
我们终于完成了 NAT 穿透的目标！
如果实现了以上提到的所有技术，你将得到一个业内领先的 NAT 穿透软件，能在绝大多数场景下实现端到端直连。 如果直连不了，还可以降级到保底的中继模式（对于长尾来说只能靠中继了）。
但这些工作相当复杂！其中一些问题研究起来很有意思，但很难做到完全正确，尤其是那些 非常边边角角的场景，真正出现的概率极小，但解决它们所需花费的经历又极大。 不过，这种工作只需要做一次，一旦解决了，你就具备了某种超级能力： 探索令人激动的、相对还比较崭新的==端到端应用==（peer-to-peer applications）世界。
8.1 跨公网 端到端直连
==去中心化软件==领域中的许多有趣想法，简化之后其实都变成了 ==跨过公网（互联网）实现端到端直连== 这一问题，开始时可能觉得很简单，但真正做才 发现比想象中难多了。现在知道如何解决这个问题了，动手开做吧！
8.2 结束语之 TL; DR
实现健壮的 NAT 穿透需要下列基础：
- 一种基于 UDP 的协议；
- 能在程序内直接访问 socket；
- 有一个与 peer 通信的旁路信道；
- 若干 STUN 服务器；
- 一个保底用的中继网络（可选，但强烈推荐）
然后需要：
- 遍历所有的
ip:port； - 查询 STUN 服务器来获取自己的公网
ip:port 信息，以及判断自己这一侧的 NAT 的“难度”（difficulty）； - 使用 port mapping 协议来获取更多的公网
ip:ports； - 检查 NAT64，通过它获取自己的公网
ip:port； - 将自己的所有公网
ip:ports 信息通过旁路信道与 peer 交换，以及某些加密秘钥来保证通信安全； - 通过保底的中继方式与对方开始通信（可选，这样连接能快速建立）
- 如果有必要/想这么做，探测对方的提供的所有
ip:port，以及执行生日攻击（birthday attacks）来穿透 harder NAT； - 发现更优路径之后，透明升级到该路径；
- 如果当前路径断了，降级到其他可用的路径；
- 确保所有东西都是加密的，并且有端到端认证。
译者：arthurchiao
译文链接：https://arthurchiao.art/blog/how-nat-traversal-works-zh
原文链接：https://tailscale.com/blog/how-nat-traversal-works
在此感谢Tailscale团队以及译者
